同步整流ic U7613电源系统设计需要保证最小续流时间Tdem_min大于LEB时间，否则会产生电流倒灌并有可能引起炸机。确保Tdem_min>120%*LEB，其中20%为设计裕量。最小续流时间的理论公式为：
其中，Vcs_min为原边PWMIC过流保护最小阈值，Rcs为原边采样电阻，Lm为变压器激磁电感感量，Vo_max为最大输出电压，VF为同步整流压降(取0.2V)，Nps为变压器匝比。
系统上测试最小续流时间Tdem_min的条件为：
a) 额定输入电压。
b) 最高输出电压。
c) 空载。
d) 如下图所示，测试SR电流的最短持续时间。

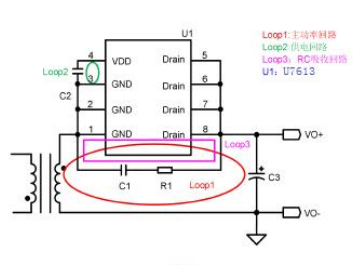

PCB设计对同步整流的性能会产生显著影响，同步整流ic U7613设计同步整流电路时建议参考下面的内容。
1、副边主功率回路Loop1的面积尽可能小。
2、VDD 电容推荐使用1μF的贴片陶瓷电容，尽量紧靠IC，Loop2的面积尽可能小。
3、R1和C1构成同步整流开关的RC吸收电路，RC吸收回路 Loop3 的面积可能小。
同步整流ic U7613+U8608，可组合成12V2A氮化镓电源方案；U7613+U8609可组合成12V3A氮化镓电源方案。更多主控ic+同步整流ic+协议ic氮化镓电源方案，尽在深圳银联宝科技！
