近日湖南有企业送修一台泰克MDO3024示波器，故障表现为开机过程中黑屏。 对仪器进行初步检测，故障与客户描述一致。
维修案例：Tektronix泰克MDO3024示波器开机过程中黑屏维修
一、报修故障：开机过程中黑屏
二、仪器外观检测：正常
三、故障检测及判断：

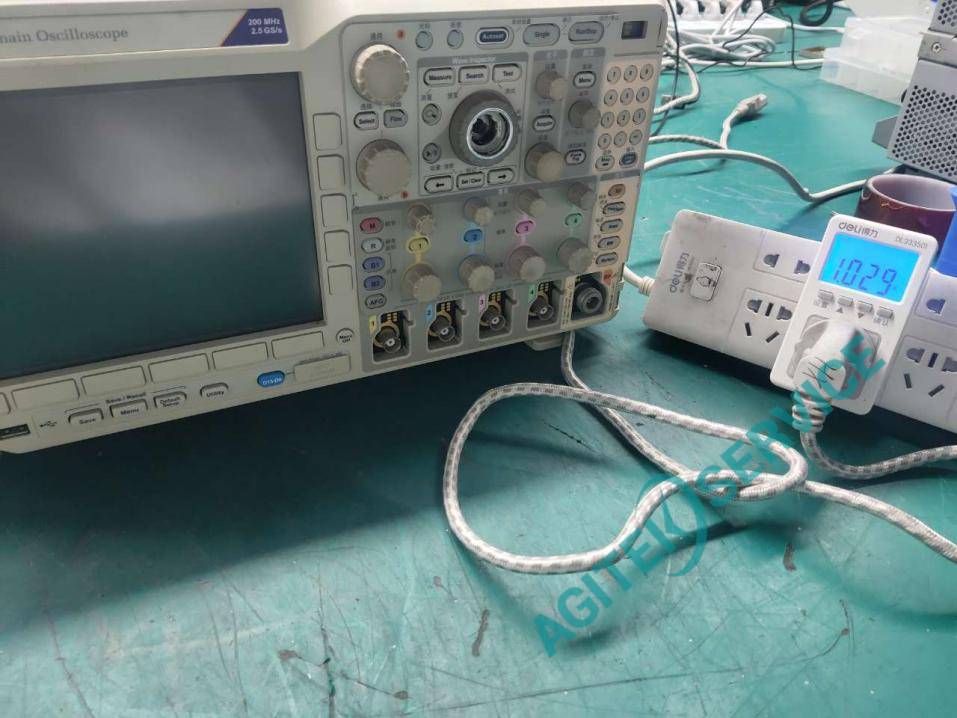

开机测试，上电自动开机，开机半分钟左右黑屏，用功率计检测，开机瞬间功率50W，黑屏瞬间功率掉到1W。由此判断为电源故障，拆机检测。确定为主电源模块问题。
四、维修：
主电源模块由于长期使用，导致器件性能下降，导致开机温度升高后自动断电关机，更换损坏器件，清理电源积灰。装机上电测试，开机正常，自检自校准通过，指标正常。
五、泰克MDO3024示波器可维修故障：
1.无法开机；
2.输入阻抗异常；
3.无基线或无信号；
4.带宽不足；
5.显示问题：包括花屏、黑屏等；
6.按键无反应或调节旋钮无响应；
7.不认存储介质或与控制系统联机问题；
8.自动重启；
9.其他故障等。
六、泰克MDO3024示波器使用注意事项：
1.正确连接探头和地线：
确保示波器的探头和地线正确连接，以避免测量误差和损坏示波器。
严禁用手或身体其他部位碰触示波器通道接口，防止静电损伤。
2.合理选择带宽和采样率：
根据待测信号的频率范围和特性，合理选择示波器的带宽和采样率，以避免信号失真或信息丢失。
3.设置合适的量程：
合理选择示波器的垂直和水平量程，以适应不同的信号水平和时间尺度。
4.定期校准和维护：
定期对示波器进行校准和维护，以确保其测量的准确性和稳定性。
保持示波器的清洁和良好的工作环境，避免灰尘和污垢影响示波器的性能。
5.正确操作控制面板：
熟悉示波器的控制面板和按键功能，正确操作示波器以避免误操作导致故障。
6.注意用电安全：
使用示波器原装电源线，并确认电网稳定。
开机时先插上AC电源线，再按开机键开机；关机时先按关机键关闭示波器，再拔掉AC电源线。
7.保护示波器免受损坏：
避免将示波器暴露在极端温度、湿度或振动环境中。
避免使用不当的探头或附件，以免损坏示波器的输入电路。
8.备份数据和系统：
定期备份示波器的数据和系统，以防数据丢失或系统崩溃。
