EasyGo DeskSim是一款配置型的实时仿真软件，它允许用户将 Simulink 算法程序快速部署到 EasyGo 实时仿真机上。实时仿真机支持选配不同的 FPGA 芯片和 IO 模块，能够处理高速信号，并通过 IO 模块输出真实的仿真结果，可满足用户在科研、教学或工业测试中的多样化需求。
本篇视频主要为大家分享基于设备 EGBox Mini，通过利用EasyGo DeskSim教你快速实现信号输出。
实时仿真：信号输出
01 软件特点
图形化配置交互功能：EasyGo DeskSim采用图形化配置操作，支持模型读取，C代码自动生成，模型一键下载运行，波形数据实时显示，数据实时存储等功能。
操作简单：配置界面只需进行模型的载入，刷新，编辑，移除操作。
智能检测：模型载入后会自动检测，发现错误会提示给用户修改。
易用工具箱：软件中设计了各类实用工具包，方便用户更快地进行实时仿真实验。
FPGA电路模型在线调参：FPGA上载入的电路模型中的参数可以进行修改，用户在运行过程中可以随时修改参数来观测波形变化。
02 应用指南
为了帮助用户进一步了解和掌握 EasyGo DeskSim 软件，本期主要以使用 EGBox mini 设备应用 EasyGo DeskSim 快速通过 AO 输出一组三相正弦波信号为例，教你快速实现信号输出。
模型部署
首先打开 Matlab，我们要通过 AO 输出一组正弦波信号，需要先使用到 CPU 模块进行正弦波的生成，并传输给 FPGA 的 AO 通道输出，因此需要使用到 CPU+FPGA 架构。
启动 simulink，可以看见我的模板中出现8个 Template，选择“EasyGo Template：CPU+FPGA”，创建出“CPU+FPGA”的框架模型。
由于是 CPU+FPGA 联合仿真模型，所以核心代码在 CPU 子系统和 FPGA 子系统里面。
打开 CPU 子系统，可以看到一个简单的三相正弦波参考波生成程序。我们本次目标仅需要通过 AO 输出一组正弦波，需要对模型进行修改（详见视频操作）。
修改完成后，打开 FPGA 子系统，点击模块“FPGA Configuration"，选择“EGBox-mini”，板卡选择“1011”，勾选“Run The Power Electronic Solver”。
然后打开 simulink 库，在电源库中选择直流电压源模块，并添加到模型中。同样点击“Elements”选择串联 RLC 支路，将模块添加进模型中。
将电源和负载连接，形成完整电路，并给出电压和电阻值（这里我们删除 AI 采集和 DO 输出模块）。
打开simulink库点击“EasyGo Real-Time”，选择“FPGA Block”中的“IO Block”，右键鼠标将 AO 模块添加进模型中。连接AO模块并双击，输入通道改为3个，选择 Connector1，通道选择 AO0、AO1、AO2，增益均为1，偏移量为0。AO配置设置完毕。
由于有拓扑，需要添加“powergui”模块。双击打开模块，改为“离散”模式，采样频率为1us。
上位机配置
保存好模型后，需要建立设备与上位机联系。
首先，将设备 EGBox-mini 接上电源，并连接上位机后进行 ping 接，Win+R键输入“cmd”并回车，输入ping 192.168.1.67，出现视频中信息表示Ping接正常。
实时仿真
设备与上位机完成连接后，开始实时仿真。

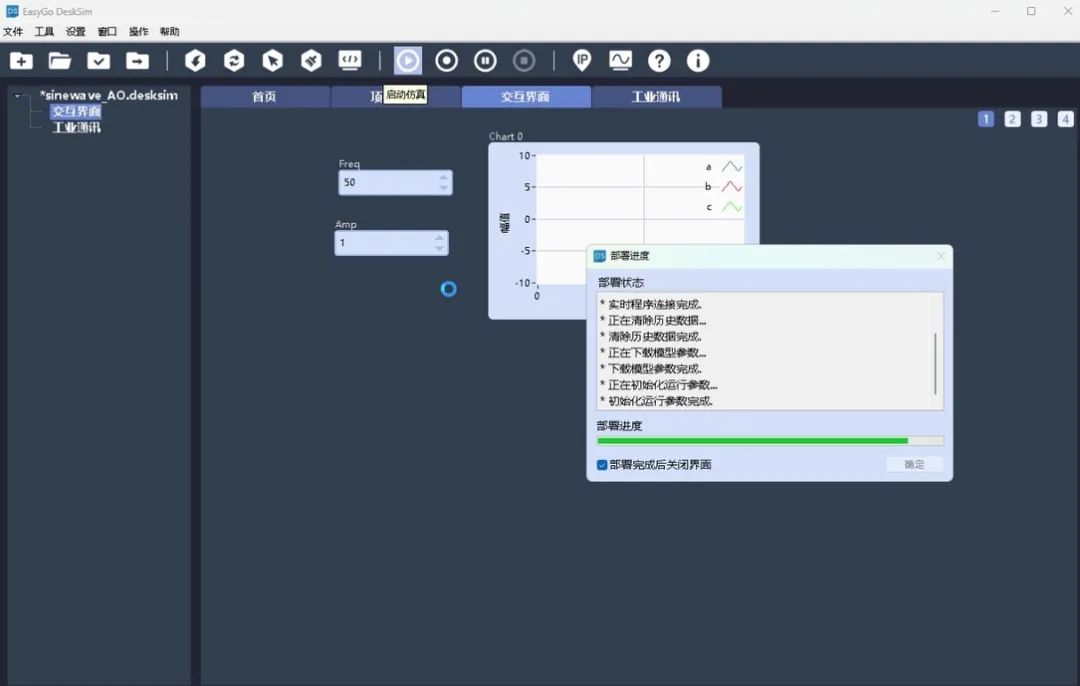

打开 EasyGo DeskSim 软件，新建项目并载入建好的simulink模型，编译成功后配置好界面和 ip，开始运行。
观测验证
上位机观测波形正常后，需要用示波器观测验证。
首先，将设备连接IO接口板，并将AO0、AO1、AO2口连接示波器，观察上位机波形和示波器波形。
如视频所示，频率均为50Hz，幅值均为1。分别增大上位机幅值和频率，示波器波形也随之增大，验证完成。
停止运行后，保存文件方便下次打开。
应用 DeskSim 快速实现信号输出操作教程就分享到这里了，下期我们会继续为大家分享利用 DeskSim 快速实现信号采集操作教程。需要更多DeskSim实时仿真应用教程，欢迎私信/留言咨询获取。
