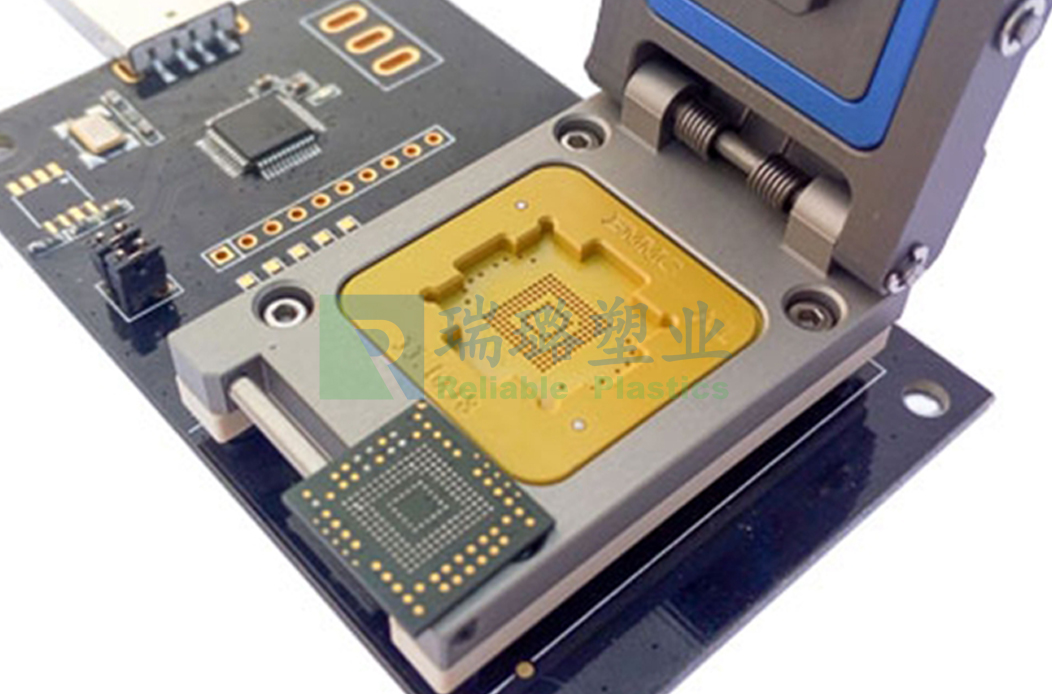

随着5G通信、人工智能及高性能计算芯片的快速发展，半导体测试技术正面临前所未有的精度与效率挑战。作为测试环节的核心部件，测试插座不仅需要承受高频信号传输、高温环境及反复插拔的严苛工况，更需满足微米级结构精度的制造要求。
一、PEI材料在高端测试插座中的应用优势与性能解析
PEI材料在测试插座中的广泛应用，主要得益于其卓越的综合性能；具备高玻璃化转变温度和良好的耐热性，确保了高温下的尺寸稳定性；增强的拉伸强度和低收缩率保证了微间距接触结构的精度；稳定的介电性能和阻燃特性满足高频信号传输需求；低吸湿性和抗蠕变性能确保湿热环境下的性能稳定。这些特性使PEI成为高精度、长寿命测试插座的理想材料，特别是在5G芯片等高端半导体测试领域。
二、PEI精密注塑在半导体测试插座中的关键突破：高精度与表面质量
半导体测试插座的表面质量和精细结构成型是关键挑战。测试插座需要极高的表面光洁度和结构精度。PEI注塑过程中常出现表面缺陷，如流痕、喷射纹和银纹，其中银纹问题尤为复杂，可能由材料降解或急冷气体滞塞引起。区分这两种成因对于解决银纹问题至关重要。此外，测试插座中的微小插孔结构对模具设计和工艺控制提出了极高的要求，传统方法难以保证成型的一致性和结构的完整性。

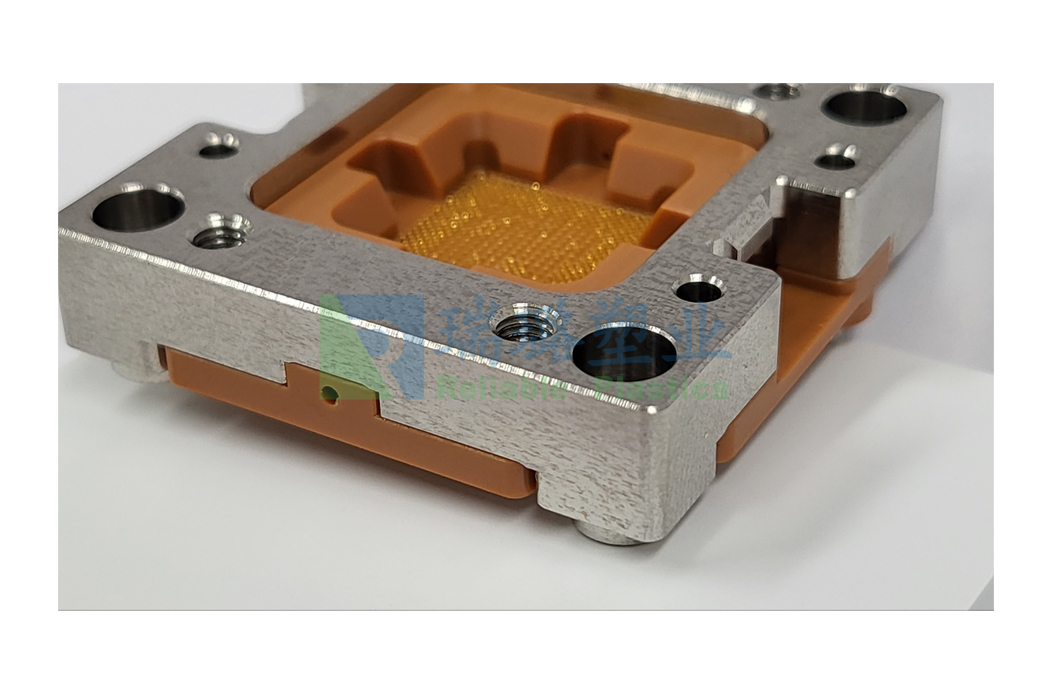

PEI测试插座精密注塑最突出的优势。得益于PEI材料的低收缩率和优异的尺寸稳定性，结合现代精密注塑技术，测试插座的公差可控制在±0.02mm以内。瑞璐塑业利用多年注塑加工经验，通过模流分析优化浇口设计和冷却系统，基于PEI收缩特性精确补偿模具尺寸，能实现微米级精度的测试插座成型，避免了传统机加工因刀具磨损导致的尺寸偏差。
三、精密注塑代替CNC加工：PEI测试插座的高效、低成本制造方案
1、一体化成型精密注塑工艺能够实现包含薄壁、微孔和复杂曲面的测试插座，简化传统CNC加工的多步骤组装。微孔注射成型技术能在PEI基体中形成均匀微孔，降低材料消耗，同时维持机械性能，生产出轻质且绝缘性能优越的测试插座。
2、PEI精密注塑在效率和成本上优于CNC加工，周期短至15-60秒，材料利用率高达95%以上。批量生产时，多腔模具的应用可进一步提高效率和经济效益。
