一、产品概述
上海雷卯电子Leiditech：ULC0542T/SR05/USRV05-4/ULC0524P系列是专为高速数据接口设计的低电容ESD保护二极管阵列，核心功能是保护通信线路上的敏感电子设备免受静电放电ESD和瞬态电压损害，兼顾静电防护与高速信号传输，是上海雷卯电子在ESD防护领域的核心产品线之一。
核心特性与优势
ULC0542T为双通道ESD保护结构，可用于千兆以太网、USB3.0、HDMI等高速信号；
SR05为三通道器件，适用于USB 2.0应用，兼顾2路IO和Vbus；
USRV05-4/ULC0524P超低结电容4通道设计，单颗可以防护四路IO，可用于百兆/千兆网、数字/模拟视频接口、SIM卡接口、LVDS接口等防护、。
ESD防护能力：上海雷卯电子的ESD二极管均符合IEC 61000-4-2标准，对应国内标准GB/T 17626.2，±8kV接触放电、±15kV空气放电的ESD脉冲，防护等级达IEC 61000-4-2 Level 4；雷卯EMC小哥“这一防护等级可满足绝大多数工业及消费电子的静电防护需求”；
电气性能：ULC0542T（双通道）：典型Cj=0.8pF；USRV05-4/ULC0524P（四通道）：典型Cj=0.6pF（适配高速数据传输），泄漏电流最大为1nA，电源电压范围宽（适配+0.9V至+5V），低结电容和低泄漏电流是保障高速信号无失真传输的关键；
封装与环境适应性：上海雷卯电子提供3引脚DFN1006-3（1mm×0.6mm）、4引脚SOT143（2.4mm×2.9mm）、6引脚SOT-26（2.8mm*2.9mm）、8引脚SOP-08（5mm×6mm）等超小尺寸封装，工作温度范围-40°C至+85°C，存储温度范围-55°C至+150°C，支持无铅/RoHS合规要求。
二、产品应用领域
高速数据接口：USB 2.0、USB OTG、FireWire、以太网
视频设备：SVGA视频连接、各类视频传输终端
移动终端与通信设备：手机、便携式电子设备
其他敏感电子设备：需ESD防护的高速I/O接口场景
上海雷卯电子的低电容多通道ESD保护阵列凭借优异的防护性能和兼容高速传输的特性，已广泛应用于上述领域，成为众多电子设备厂商的优选防护方案。
三、工作原理与防护机制
1.核心结构
多通道保护器件的每个通道由一对二极管组成，ESD电流脉冲通过二极管导向GND，与器件固有ESD防护配合工作，限制ESD峰值电压：人体模型下±25V、接触放电±30V、空气放电±30V。
2. 钳位电压计算
理想电路：正向ESD脉冲VC=VCC+VF；反向ESD脉冲VC=-VF（VF为二极管正向压降）
实际应用中（考虑寄生电感L1/L2/L3），需考虑线路寄生串联电感的影响（见上图），此时钳位电压公式修正如下：
正向ESD脉冲：VC=VCC+VF (D1)+(L1+L2)×d (IESD)/dt
负向ESD脉冲：VC=-[VF (D2)+(L1+L3)×d (IESD)/dt]
上述公式中，IESD为ESD电流脉冲，L1、L2、L3为寄生电感
3. ESD事件的电流特性

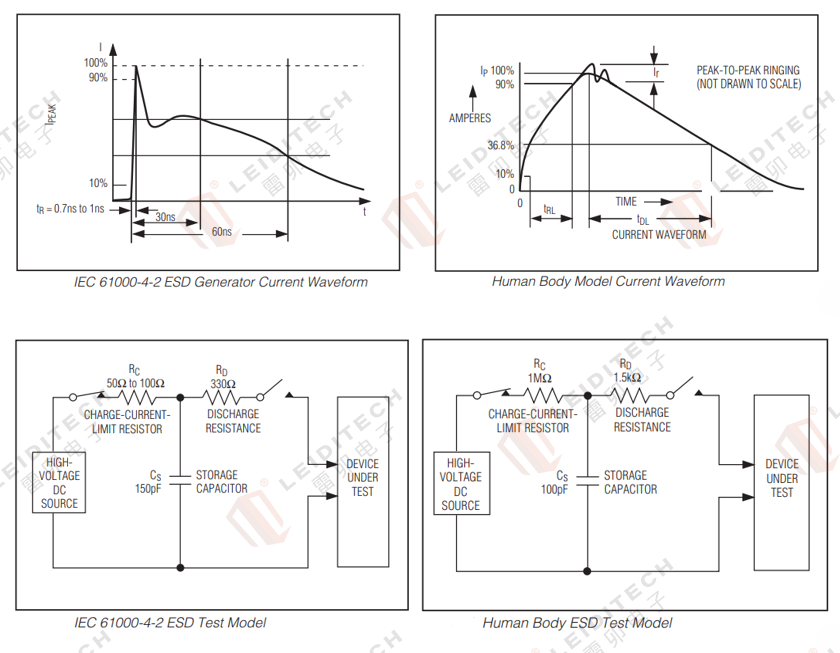

雷卯EMC小哥提醒，静电放电（ESD）事件中，电流脉冲会在纳秒级时间内从0上升至峰值（见上图）。例如在15kV IEC-61000空气放电ESD事件中，脉冲电流在1ns内脉冲电流会升至约45A（电流变化率di/dt=45×10⁹），而电感会使钳位电压额外增加450V。仅10nH的电感就对应0.5英寸（12.7mm）的电路板走线，所以无论器件标称的二极管钳位电压是多少，如果存在布线不合理造成的寄生电感，都会显著提升受保护信号线上的实际钳位电压。
4. 旁路电容要求
必须在VCC与GND之间使用低等效串联电阻（低ESR）的0.1μF电容，该旁路电容可吸收±8kV IEC 61000接触放电ESD事件传递的电荷。
理想情况下，电源轨（VCC）可吸收正向ESD冲击产生的电荷且不改变稳压输出，但实际中所有电源的正向电源轨都存在有效输出阻抗。若电源有效输出阻抗为1Ω，根据欧姆定律，钳位电压会按V=I*R的公式升高。例如，+8kV IEC 61000-4-2 ESD事件会产生24A的电流尖峰，此时钳位电压会额外增加VC=24A*1Ω=24V。雷卯EMC小哥再次强调，无合理旁路设计的布局会进一步抬高钳位电压，严重影响防护效果，这也是实际应用中常见的防护失效诱因。
四、应用设计PCB布局建议
结合上海雷卯电子多年ESD防护实战经验及雷卯EMC小哥的专业总结，以下为应用设计中关键的PCB布局建议，可最大程度发挥ESD保护阵列的防护性能：
1、缩短连接器或输入端子（I/O端）与受保护信号线之间的走线长度；
2、采用独立电源层和接地层，以降低寄生电感，并减小ESD分流电流到电源轨的阻抗；
3、确保ESD瞬态电流到GND和VCC的回流路径尽量短；
4、尽量减少导电的电源环路和接地环路；
5、不要将关键信号布置在PCB边缘附近；
6、在VCC与GND之间并联低ESR陶瓷电容，且电容应尽量靠近VCC引脚；
7、受保护器件的供电端与GND之间也应并联低ESR陶瓷电容，且电容应尽量靠近该器件的供电引脚。
| 上海雷卯针对高速信号接口推荐的多通道低电容ESD二极管料号表 | |||||
| 雷卯型号 | 描述 | 电流A | 通道数 | 封装 | 适用接口 |
| ULC3304P10 | 3.3V,单向,0.6pF | 5 | 4 | DFN2510P10 | USB 3.0/HDMI 1.3/HDMI 1.4/DISPLAY Video/LVDS/E-SATA |
| ULC0502P3 | 5V,单向,0.6pF | 5 | 2 | DFN1006-3 | USB 3.0 |
| ULC0524BLC | 5V,单向,0.8pF | 5 | 4 | DFN2510P10 | USB 3.1/TYPE-C |
| ULC0521CT | 5V,双向,0.5pF | 3 | 1 | DFN0603 | |
| SLVU2.8-4 | 2.8V,双向,2pF | 30 | 4 | SOP-08 | 1000M Ethernet |
| GBLC03C | 3.3V,双向,0.6pF | 20 | 1 | SOD-323 | |
| ULC0542T | 5V,单向,0.45pF | 4 | 2 | DFN1610-6 | 10000M Ethernet |
| ULC3311CDN | 3.3V,双向,0.45pF | 4 | 1 | DFN1006 | |
| PESD2ETH100-T | 24V,双向,5pF | 3 | 2 | SOT-23 | Auto Ethernet |
| PESD2ETH100T-QR | 24V,双向,2.5pF | - | 2 | SOT-23 | |
| USRV05-4 | 5V,单项向,0.6pF | 4.5 | 4 | SOT-26 | HDMI 1.3/HDMI 1.4/HDMI 2.0/DVI Digital Video/LVDS/T1 E1 |
| PUSB3FR4 | 3.3V,单向,0.7pF | 7 | 4 | HDMI 2.0/LVDS |
|
| GBLC05C | 5V,双向,0.6pF | 18 | 1 | SOD-323 | DVI Digital Video |
| ULC05DT3 | 5V,单向,0.6pF | 4 | 2 | DFN2510P10 | E-SATA |
| ULC0511CDN | 5V,双向,0.3pF | 3.8 | 1 | DFN1006 | RF /GPS |
| PESD0542U005 | 5V,双向,0.05pF | - | 1 | DFN1006 | |
雷卯EMC小哥提示，选型时需结合实际应用的电压等级、通道数量、接口类型及PCB封装空间，参考上述料号表精准匹配，同时严格遵循PCB布局建议，才能实现高效可靠的ESD防护。上海雷卯电子也可提供专业的选型技术支持，助力客户避开高速接口防护误区。
