目录
| 01 | 概述 |
| 02 | 瑞萨RL78/F22 Target Board简介 |
| 03 | 基于IAR创建触摸应用样例工程 –在IAR中创建新工程 –在Smart Configurator中为工程添加驱动程序 –使用QE for Capacitive Touch开发触摸应用 –添加应用代码实现LED闪烁 |
1
概述
本文包含以下主要内容：
瑞萨RL78/F22 Target Board简介
基于IAR创建触摸样例工程
使用QE for Capacitive Touch开发触摸应用
触摸和LED闪烁演示
本文基于以下开发环境
软件运行环境
硬件运行环境
2
瑞萨RL78/F22 Target Board简介

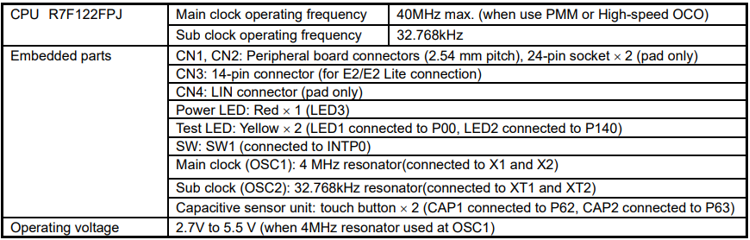

瑞萨RL78/F22 target board
（RTK7F125FPC01000BJ）
硬件运行环境搭建

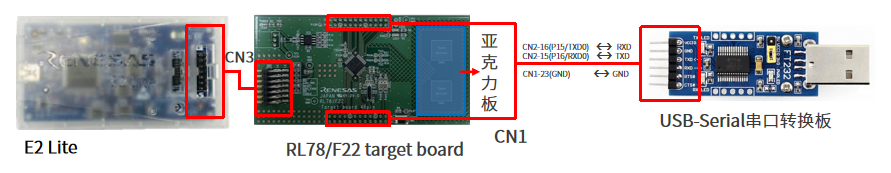

硬件连接框图
3
基于IAR创建触摸样例工程

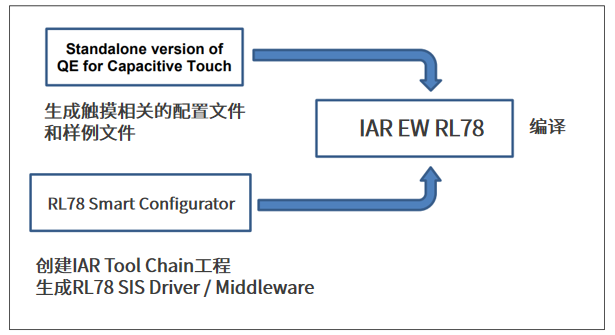

基本的软件开发流程
框图
在Smart Configurator中创建新工程
打开Smart Configurator

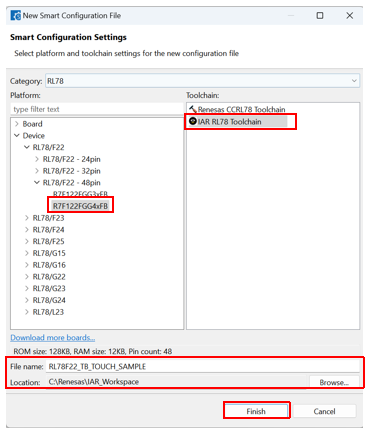

在菜单栏点击[File]->[New]->New Smart Configuration File
按下图所示进行设定
File Name： RL78/F22_TB_TOUCH_SAMPLE
Location：C:RenesasIAR_Workspace
在Smart Configurator中为新工程添加驱动程序
Smart Configurator

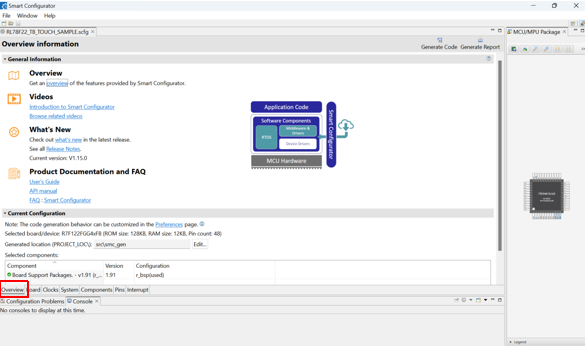

打开后如下图所示
默认显示Overview选项卡。
Smart Configurator设定
Clocks选项卡
VDD Setting设定：
2.7V ≤ VDD ≤ 5.5V
其他设置保持默认。

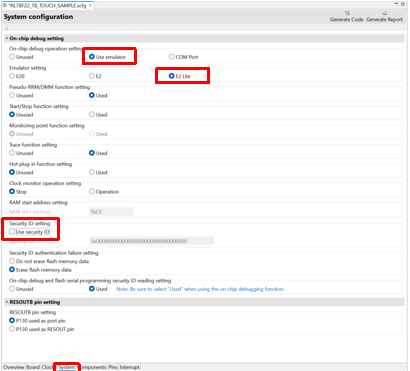

System选项卡
按照下图进行设定

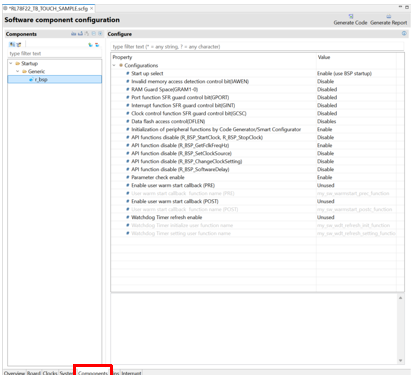

Components选项卡
r_bsp设定：
保持默认。
点击
按钮。

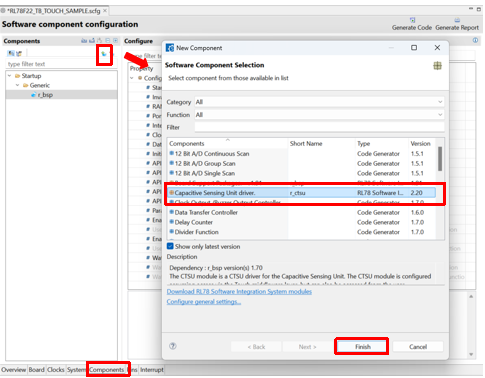

在New Component对话框中选择Capacitive Sensing Unit driver.（r_ctsu）。

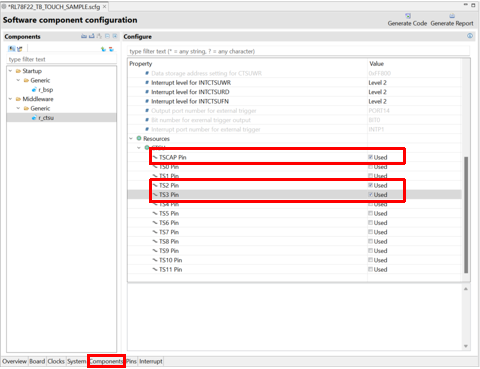

r_ctsu设定
根据实际电路设定触摸通道：
勾选TSCAP；
勾选TS2；
勾选TS3。
点击
按钮。

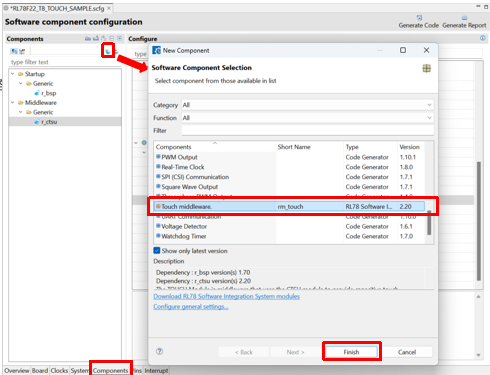

在New Component对话框中选择Touch Middleware.（rm_touch）。

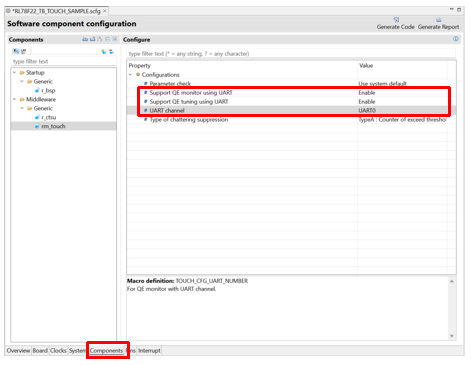

Components选项卡
rm_touch设定
按下图所示设定
点击
按钮。

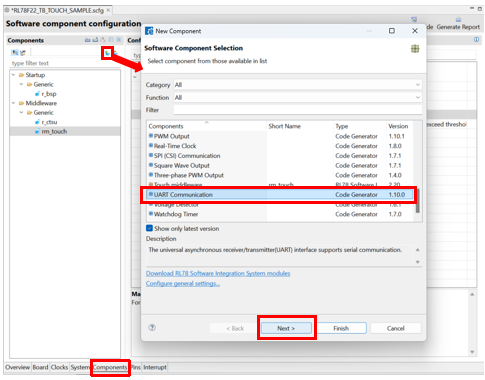

在New Component对话框中选择UART Communication。

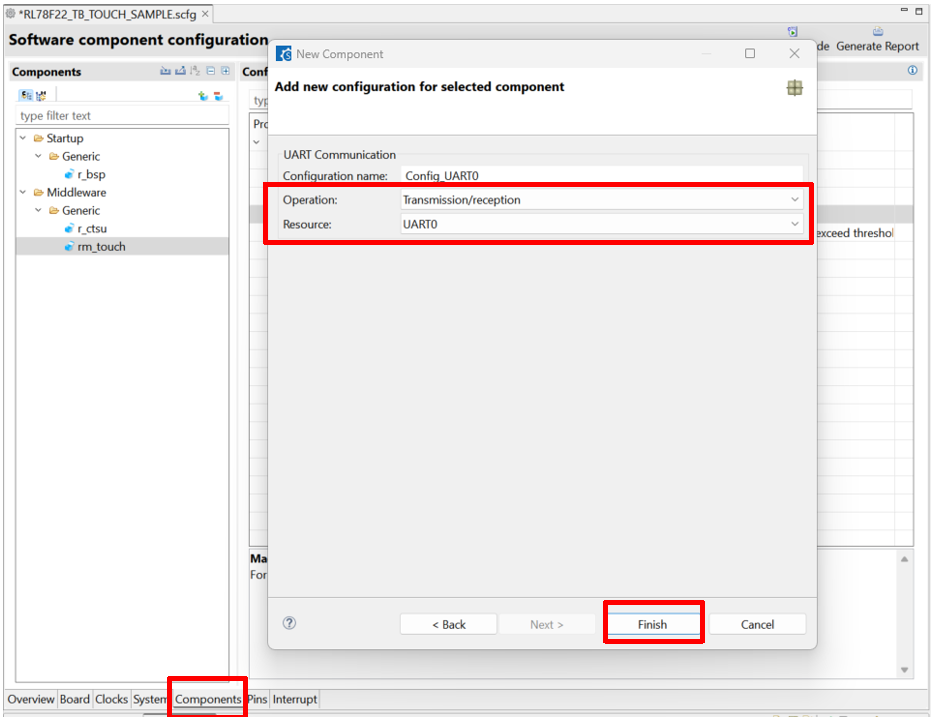

UART Communication设定
按下图所示设定：

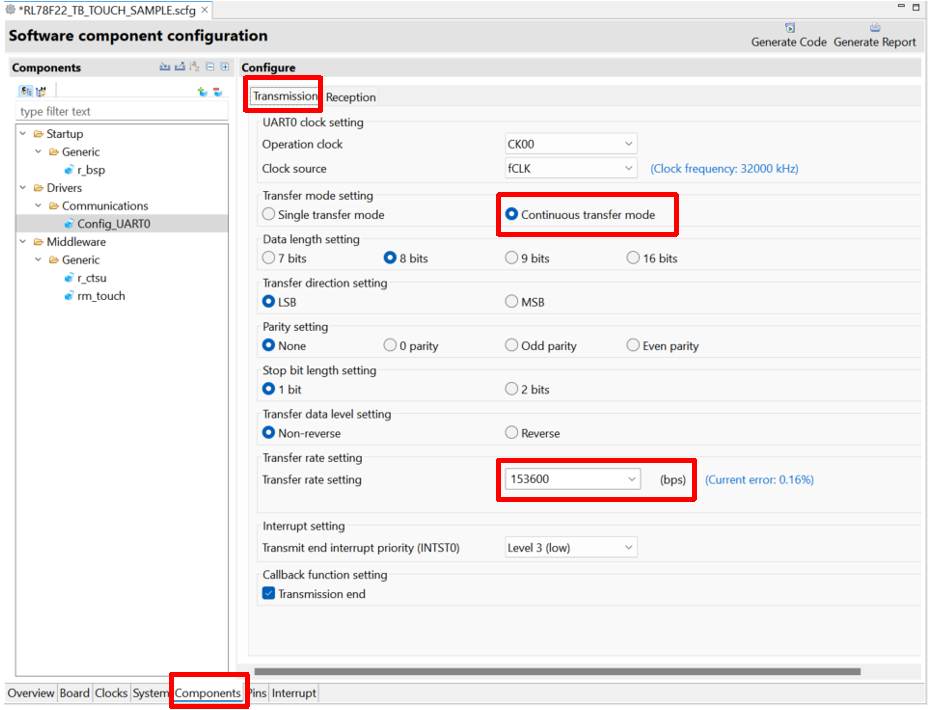

UART Communication设定
Transmission选项卡
按下图所示设定：

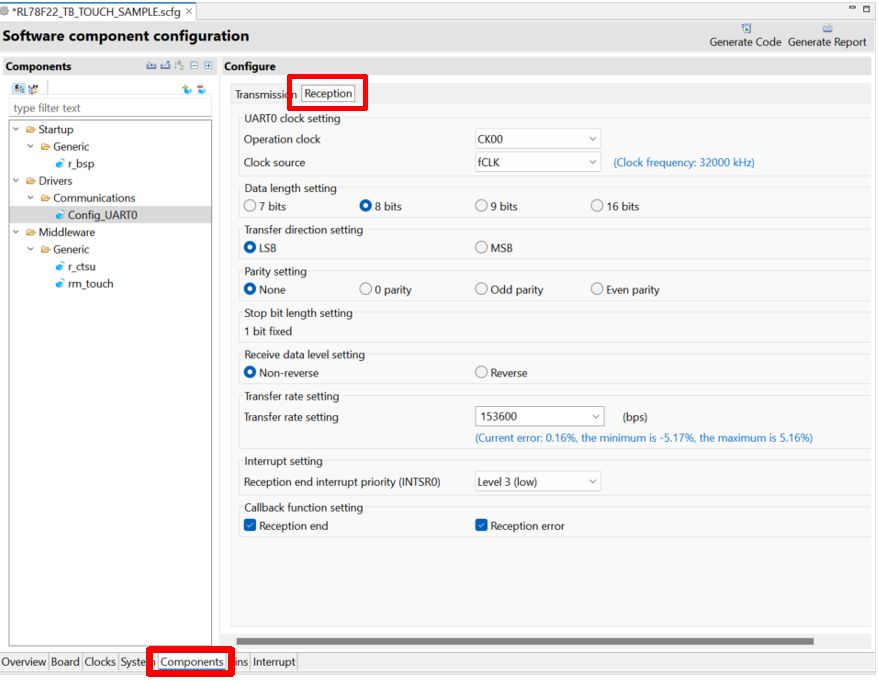

UART Communication设定
Reception选项卡
按下图所示设定：

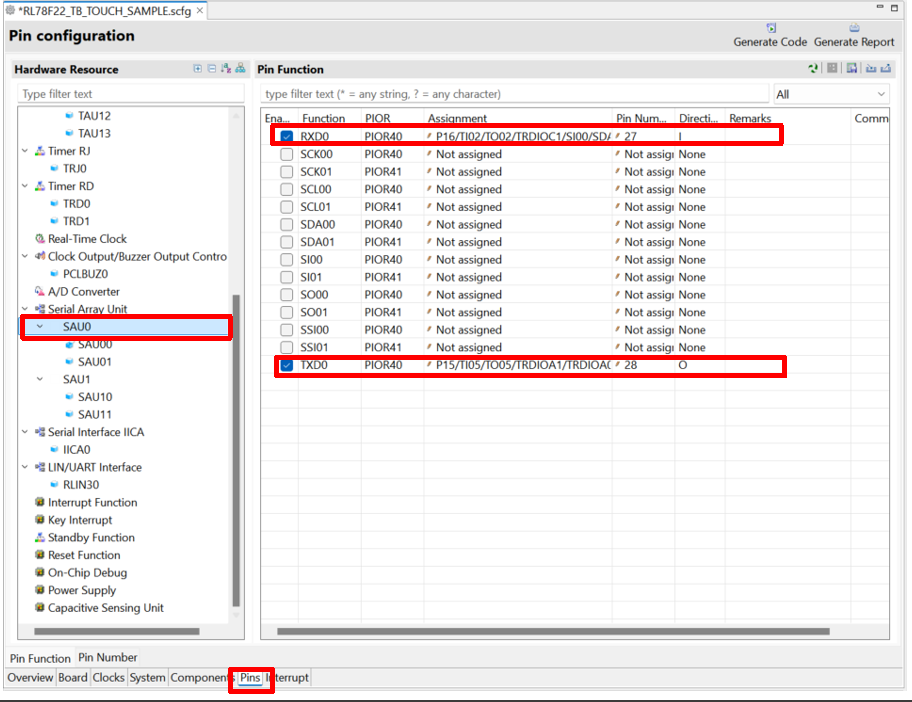

Pins选项卡
确认UART的RXD0和TXD0引脚：
RXD0：P16；
TXD0：P15。
点击
按钮。

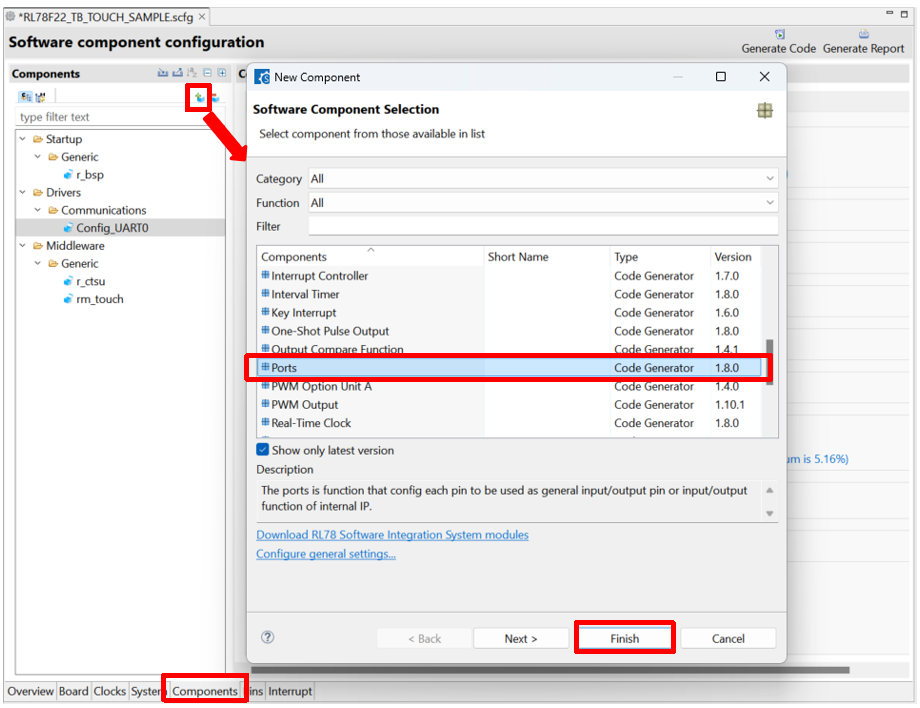

在New Component对话框中选择Ports。

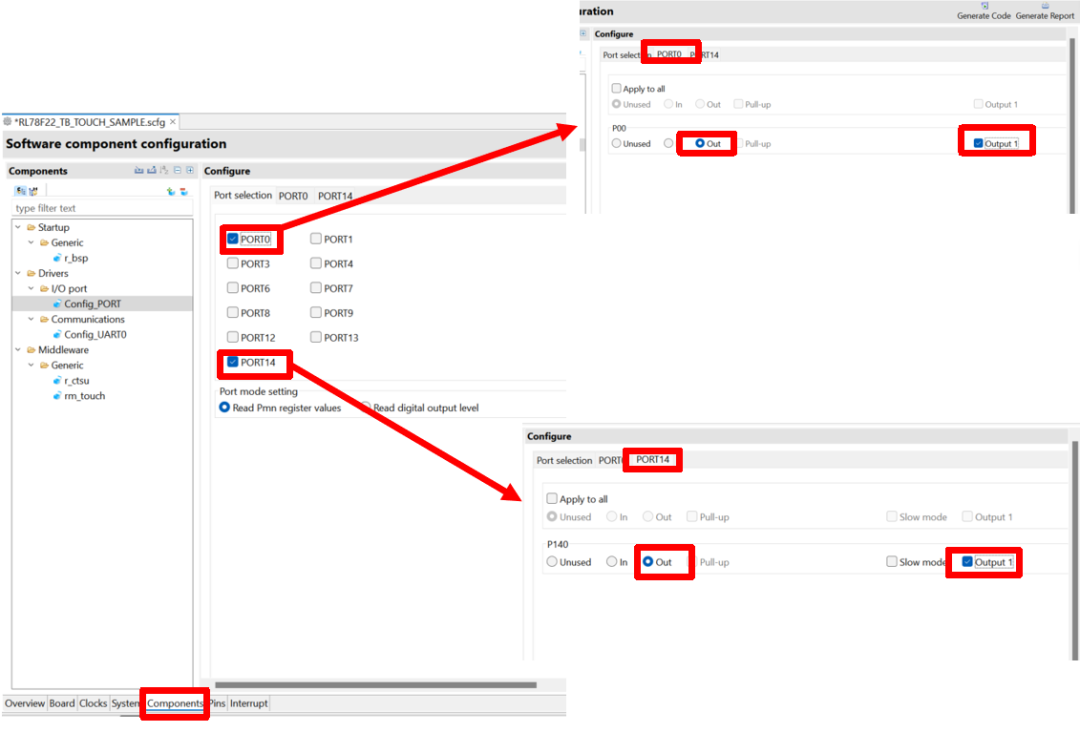

Ports设定
用于驱动Test LED。
按下图所示

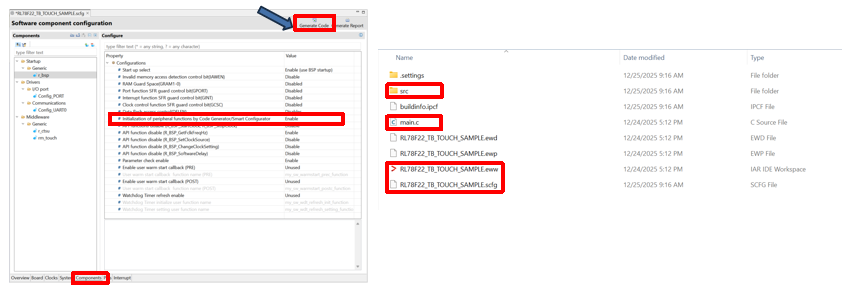

点击
生成。
IAR工程文件、 Smart Configuration配置文件、驱动程序文件、main文件等等。

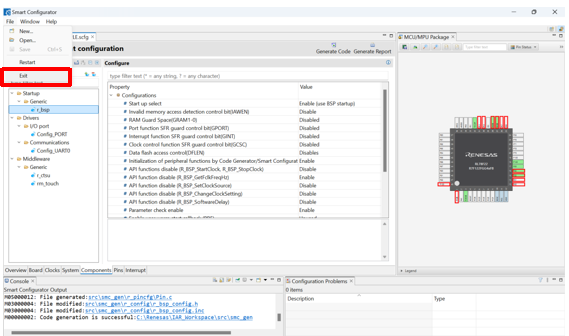

退出Smart Configurator
[File]->Exit
在IAR EWRL中打开新工程及添加相关设定
在IAR Embedded Workbench for Renesas RL78中打开新创建的RL78/F22_TB_TOUCH_SAMPLE。
在菜单栏点击[File]->[Open Workspace]->New Smart Configuration File。

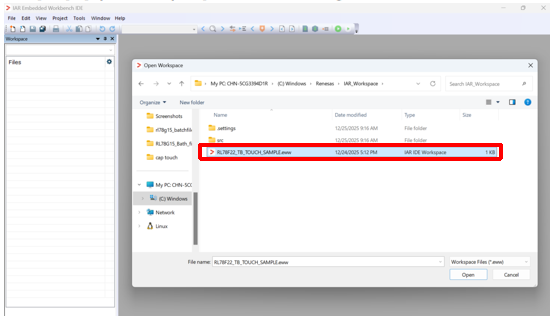

在IAR Embedded Workbench for Renesas RL78中打开新创建的RL78/F22_TB_TOUCH_SAMPLE.eww。
在工程上单击鼠标右键，点击Options，在弹出的菜单中选择General Options。
Options设定

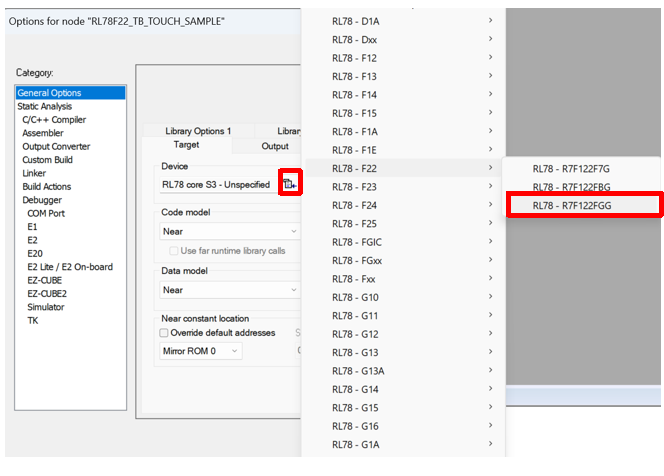

Device设定
按下图进行设定：

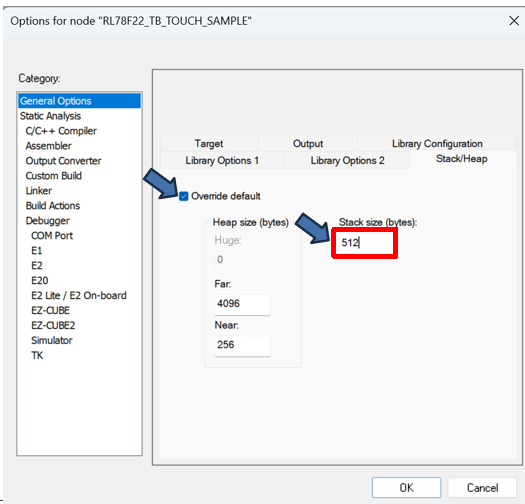

Stack/Heap设定
按下图进行设定：

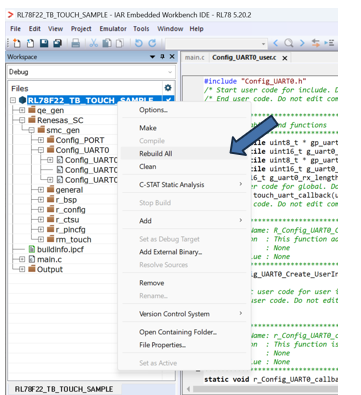

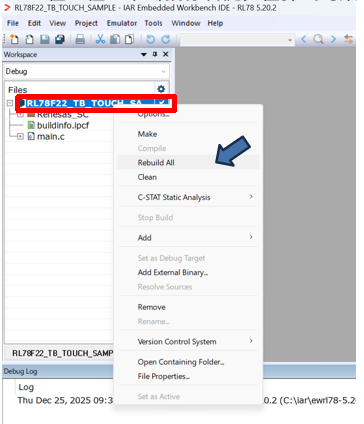

编译工程

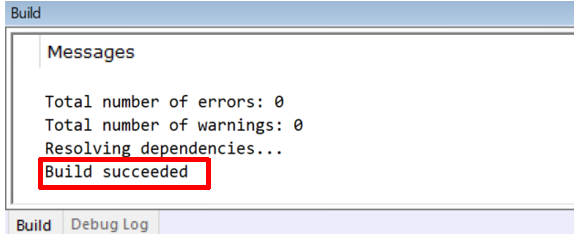

在工程上单击鼠标右键，在弹出的菜单中选择Rebuild All，编译完成后无错误。
使用QE for Capacitive Touch开发触摸应用
打开QE For Capacitive touch Ver4.20 Standalone版本。
各个窗口的功能说明见下图：

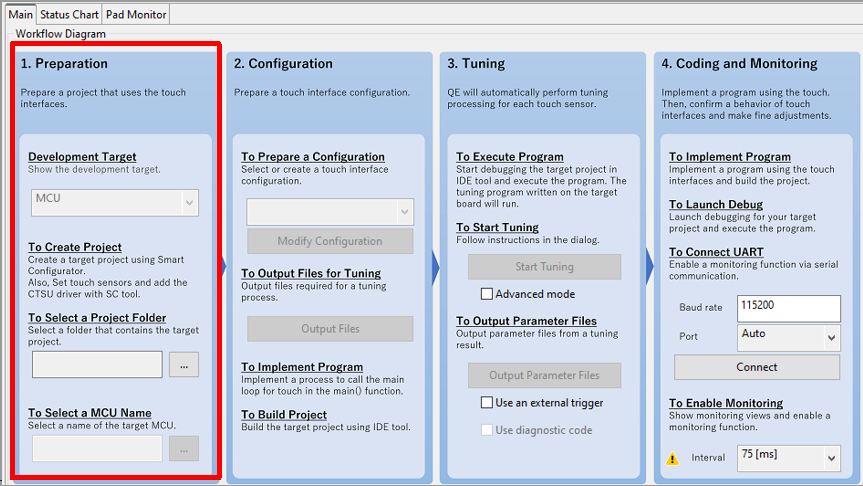

Preparation
工程设定
选择工程文件夹

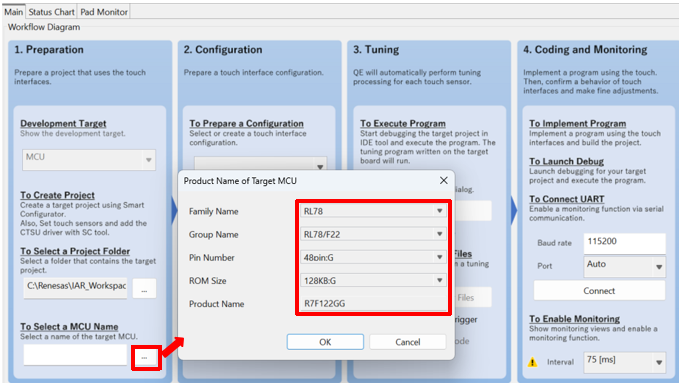

选择MCU
Configuration

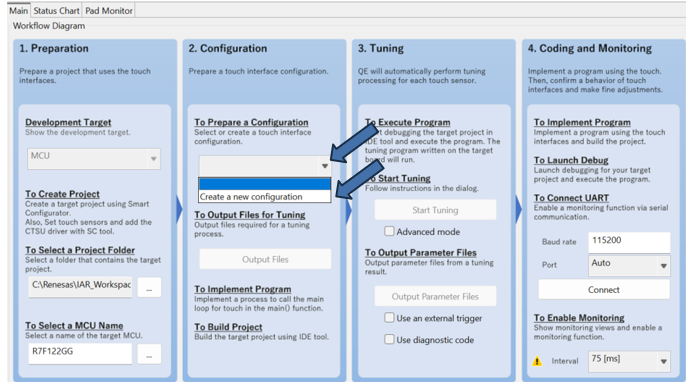

建立配置
建立配置

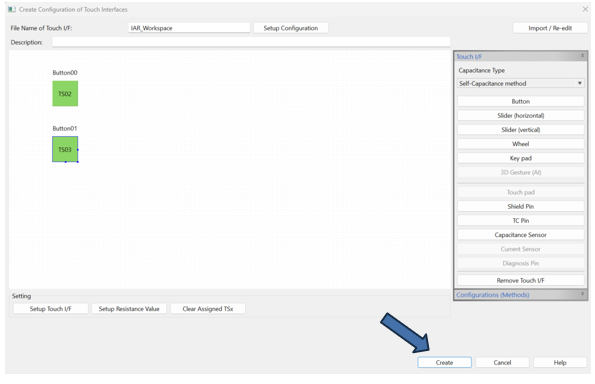

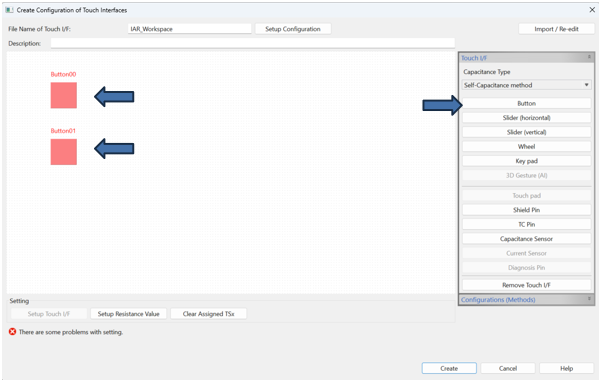

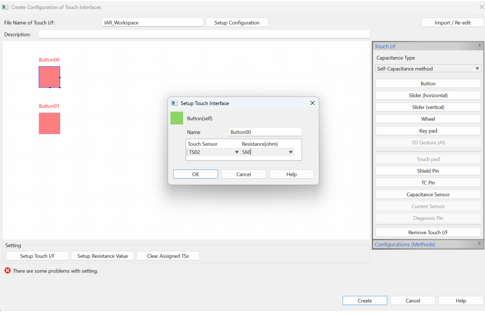

在画布中添加Button：
为Button设定触摸通道和阻尼电阻：（Button/TS02/560ohm， Button/TS03/560ohm）
点击Create完成设定。

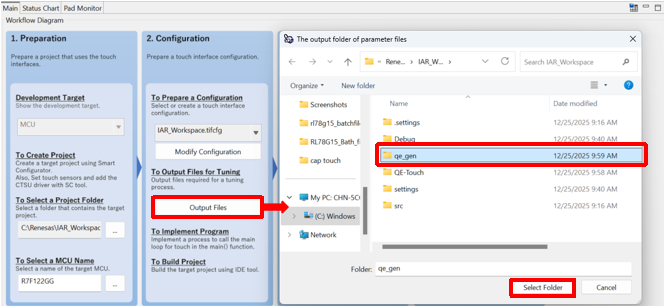

输出调优（Tuning）需要的文件
输出到工程路径下新建的qe_gen文件夹。

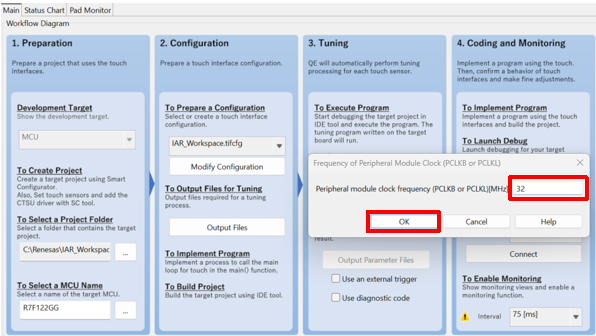

输出调优（Tuning）需要的文件后，在弹出的对话框中，设定外设工作频率（本例中为32MHz）。
输出调优（Tuning）需要的文件后，在弹出的对话框中，设定MCU供电电压（本例中使用仿真器供电3.3V）。

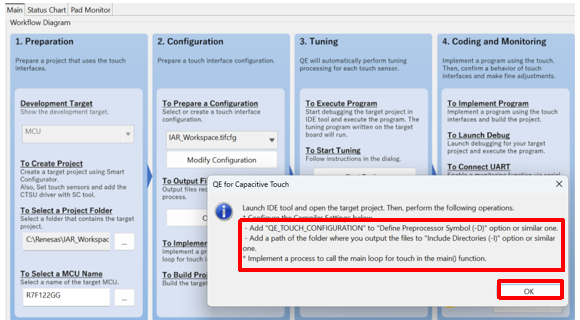

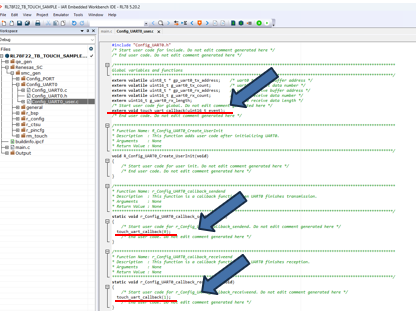

输出调优（Tuning）需要的文件后，在弹出的对话框中，接下来将按照提示进行相关设定，为后续调优（Tuning）做准备。
调优（Tuning）前的准备工作

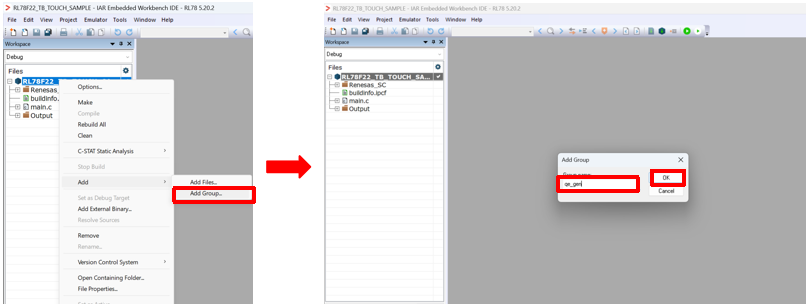

在IAR工程中添加qe_gen文件夹。

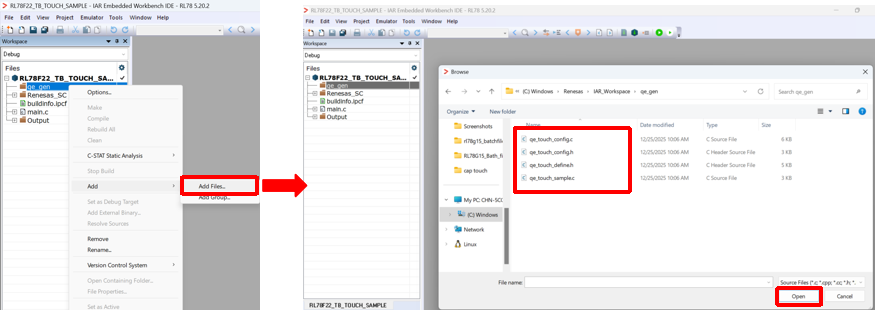

在IAR工程中添加qe_gen文件夹中的文件。

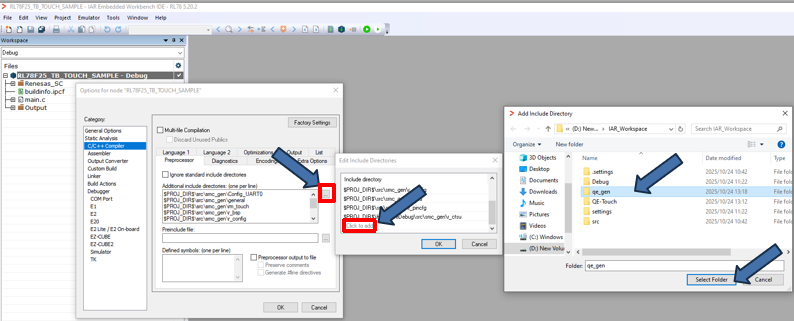

在IAR工程Options中添加qe_gen文件夹路径。
在IAR工程Options中添加qe_gen文件夹路径。

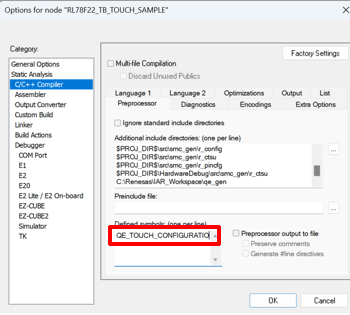

在IAR工程OptionsC/C++ CompilerPreprocessor选项卡中添加QE_TOUCH_CONFIGURATION宏定义。

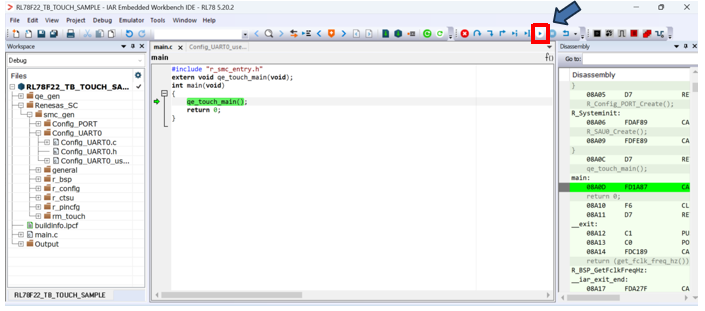

在main.c中添加qe_touch_main()的声明和调用。

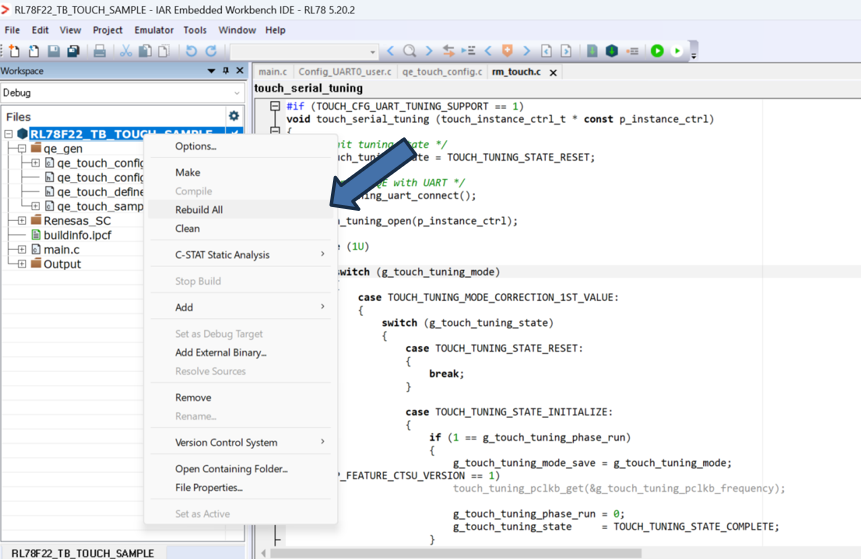

编译
将E2 Lite连接PC以及RL78/F22 target board的CN3。
将USB-Serial串口转换板连接到RL78/F22 target board的CN1和CN2。
使用长45mmx宽25mmx厚2mm的亚克力板（用户自行准备）覆盖住电极区域。
注意：不允许手指直接触摸电极，否则会导致短路或者测量不正确。
在PC上插入USB-Serial串口转换板，并在“设备管理器”中确认串口号。

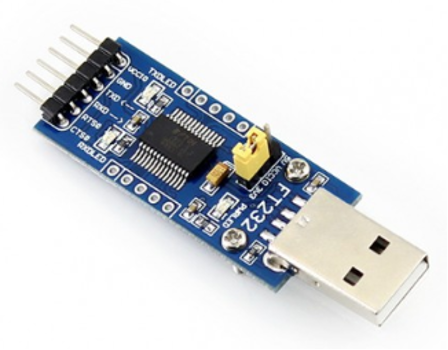

USB-Serial串口转换板
仿真器设定

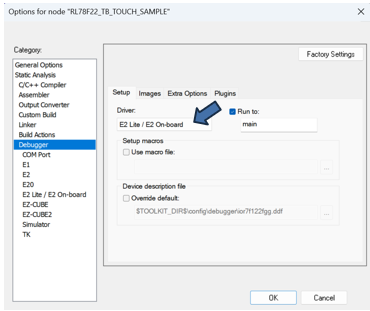

在工程Options中的Debugger设定中，设置仿真器为E2 Lite。
下载程序

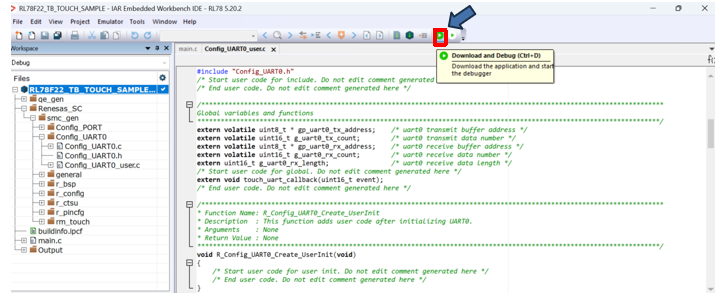

点击Download and Debug按钮。
运行程序

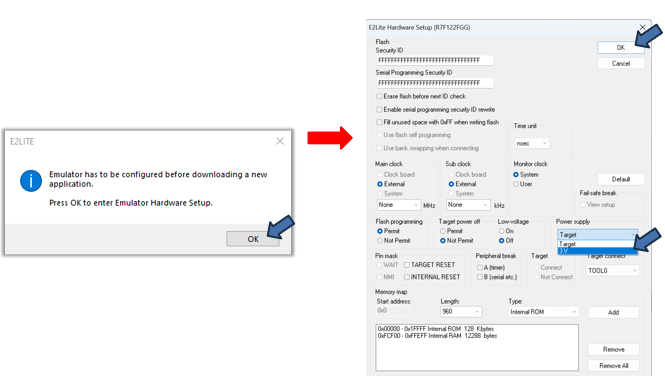

仿真器供电设定：
在弹出的对话框中进行仿真器供电设定。
选择3V仿真器供电。
运行程序
点击Go按钮。
Tuning
进行自动调优（Tuning）

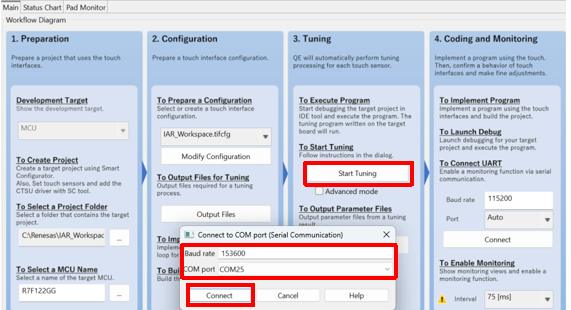

点击Start Tuning按钮，在弹出的对话框中，设定正确的波特率和串口号，然后点击Connect。

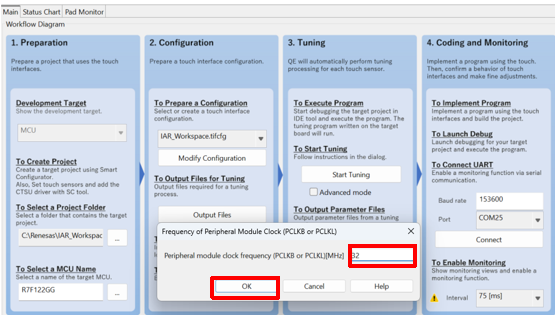

在弹出的对话框中，设定正确的外设时钟（本例中为32MHz），点击OK，开始自动调优（Tuning）。

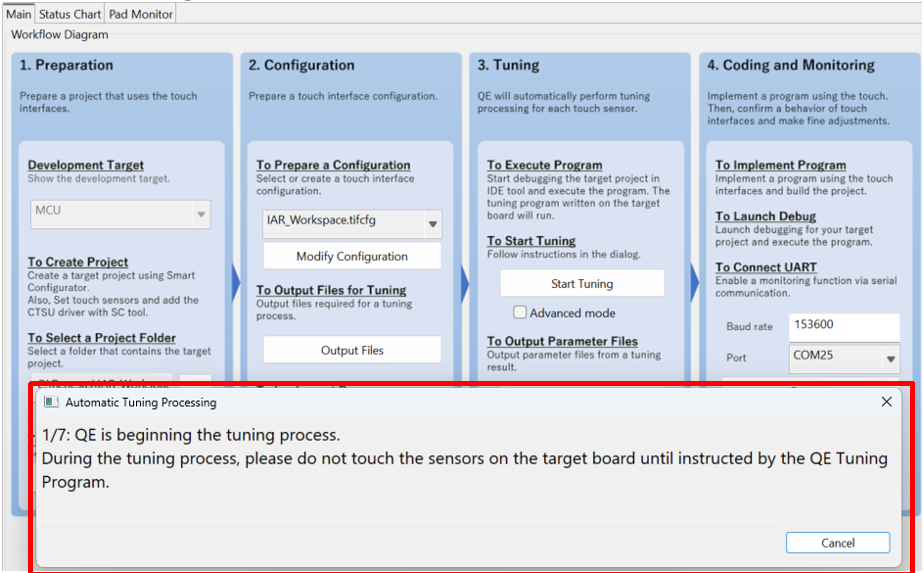

按步骤显示自动调优（Tuning）对话框，如寄生电容测量，偏置电流调整等无需用户操作的步骤。

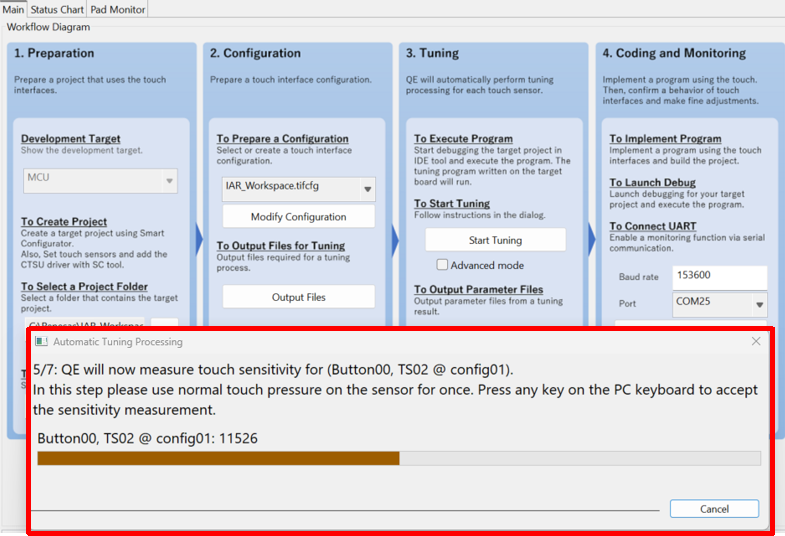

进入需要用户参与的灵敏度测量步骤
用户需要使用正常压力按压触摸按键并保持，然后按下PC键盘上的任意键，生成默认的阈值，完成调优（Tuning）。

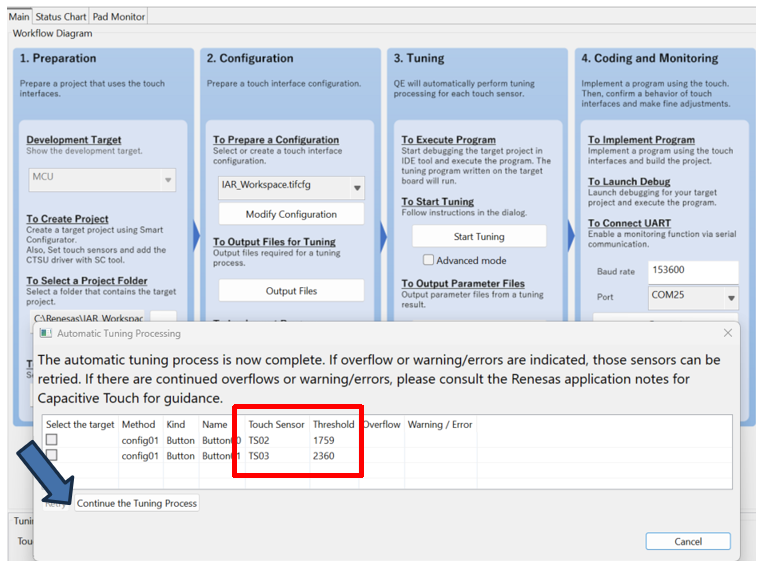

在弹出的对话框中，显示阈值/溢出信息/警告错误信息，用户点击Continue the Tuning Process按钮完成。

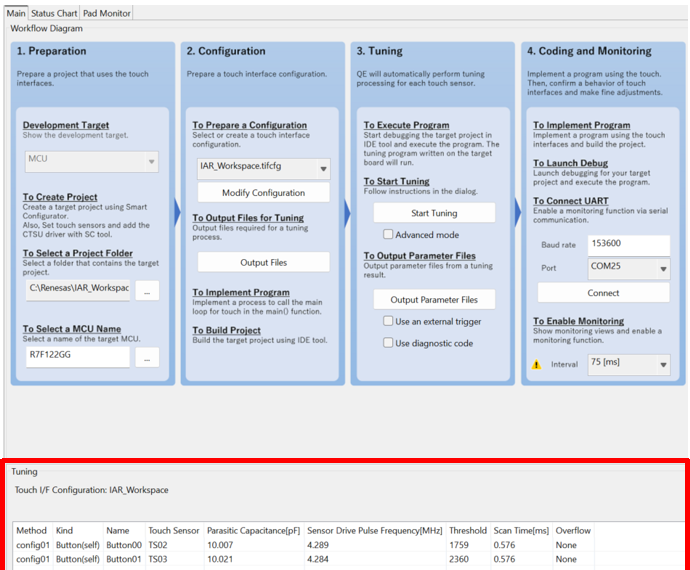

自动调优（Tuning）完成后，在主页面的下方显示调优（Tuning）的结果，包括寄生电容值、驱动频率、阈值、扫描时间等。
输出自动调优（Tuning）产生的参数文件。

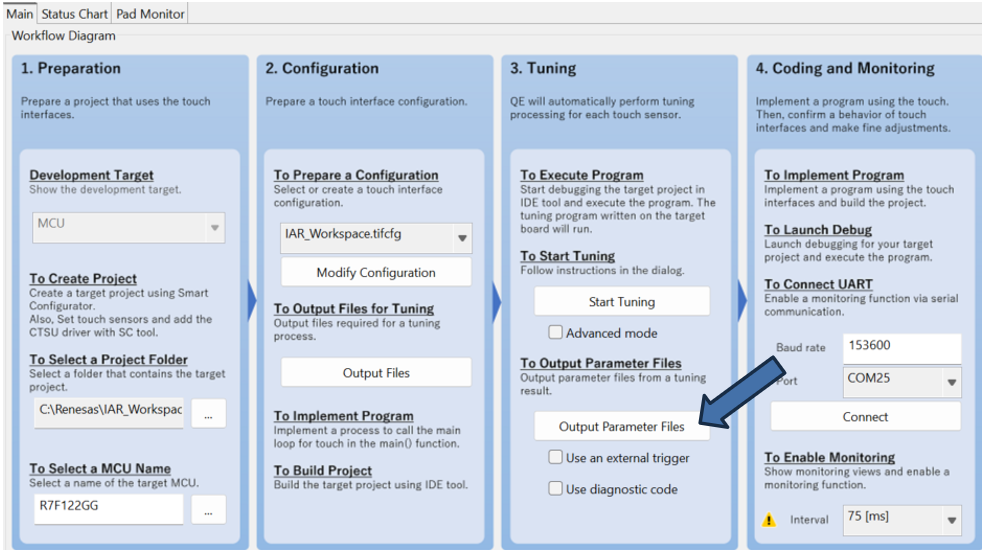

点击Output Parameter Files。

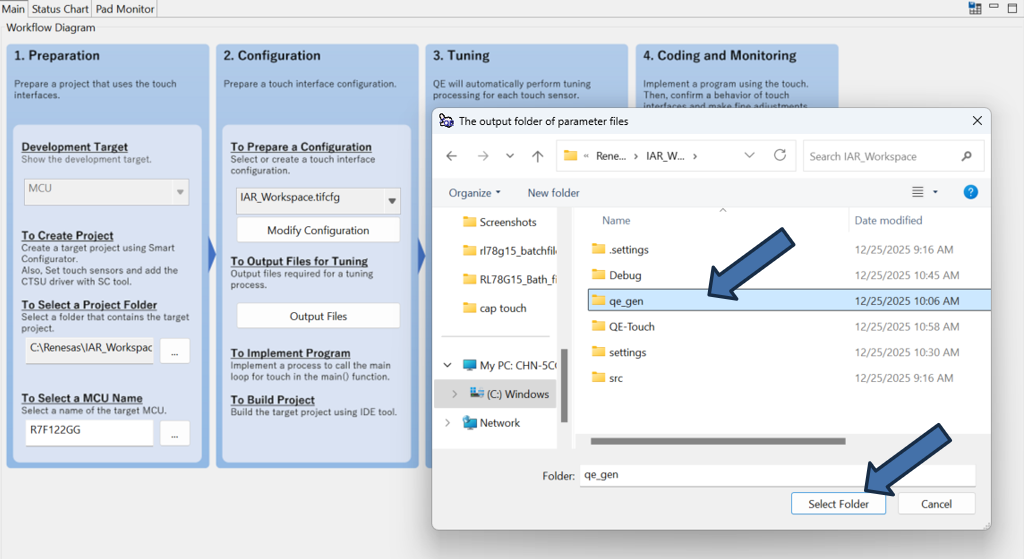

在弹出的对话框中，选择工程目录下的qe_gen文件夹。

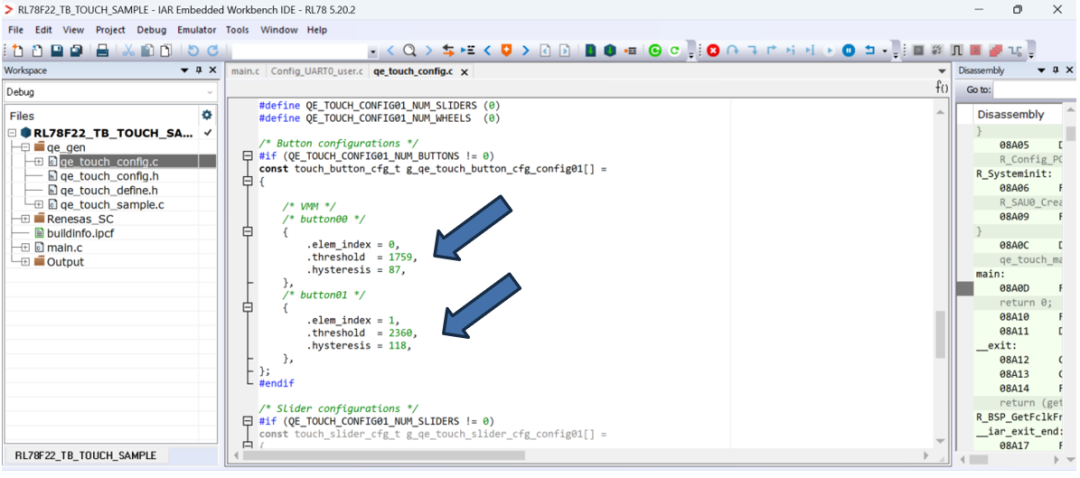

在工程目录下的qe_gen文件夹中查看新生成的参数文件：
例如qe_touch_config.c中的按键阈值（threshold）等。
停止运行程序，断开仿真器连接。
重新编译工程；
再次运行程序。
Coding and Monitoring

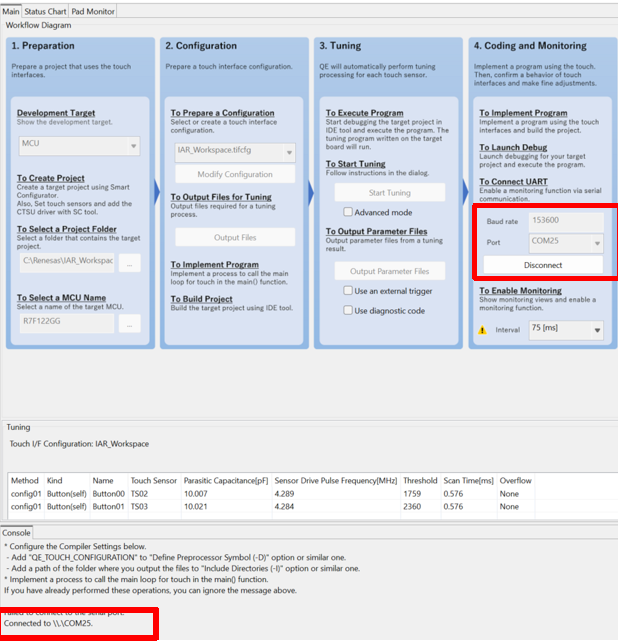

设定正确的波特率、串口号，点击connect按钮进行连接。
在Console中确认连接状态：
Connected to \.COM25

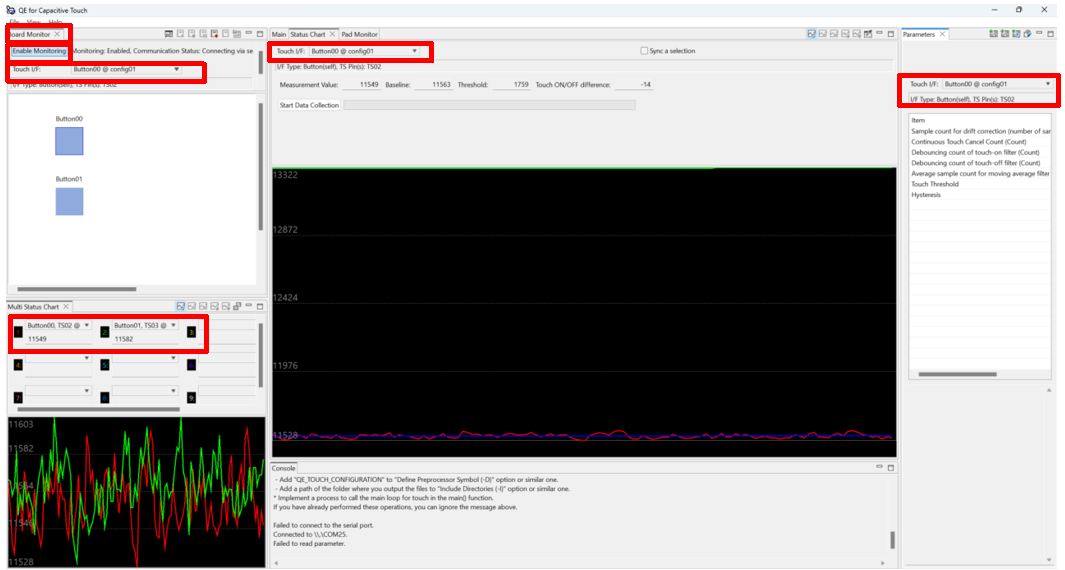

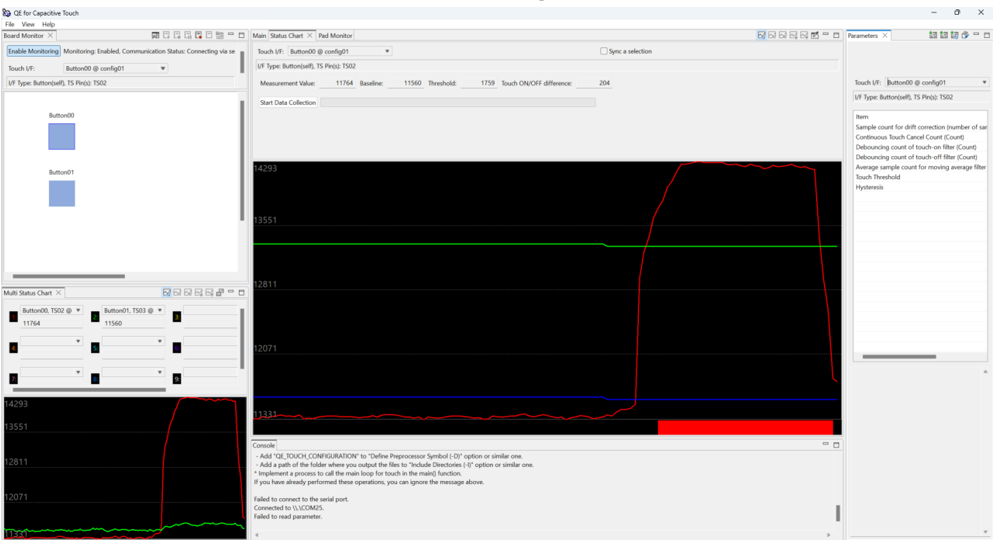

在Board Monitor中，点击Enable Monitoring ，并在各个监控窗口中设定需要监控的Touch I/F。
按下触摸按键，即可在各个图形化窗口中进行Monitoring以及触摸参数调整。
添加应用代码实现LED闪烁
应用代码添加
在qe_genqe_touch_sample.c中

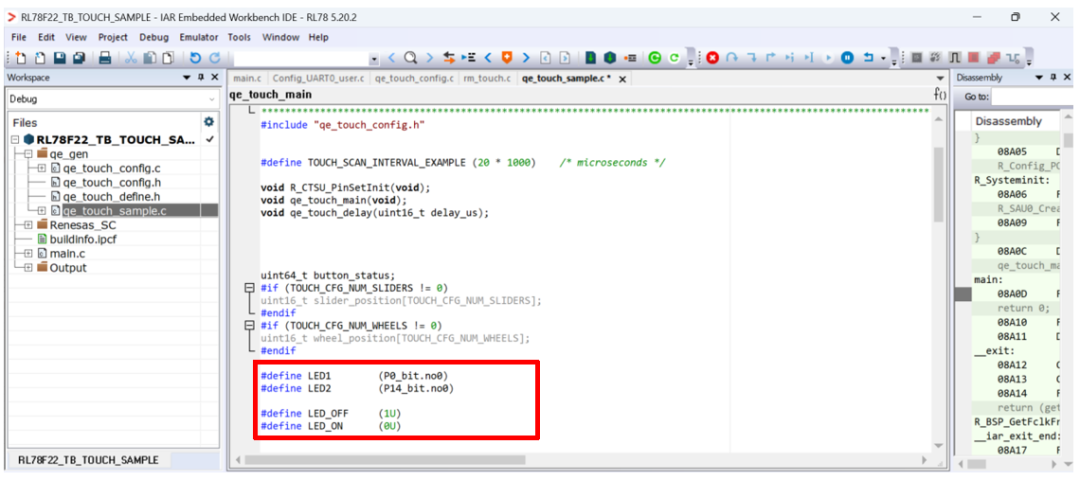

LED1和LED2的宏定义：
左右滑动查看完整内容
#defineLED1 (P0_bit.no0) #defineLED2 (P14_bit.no0) #defineLED_OFF (1U) #defineLED_ON (0U)

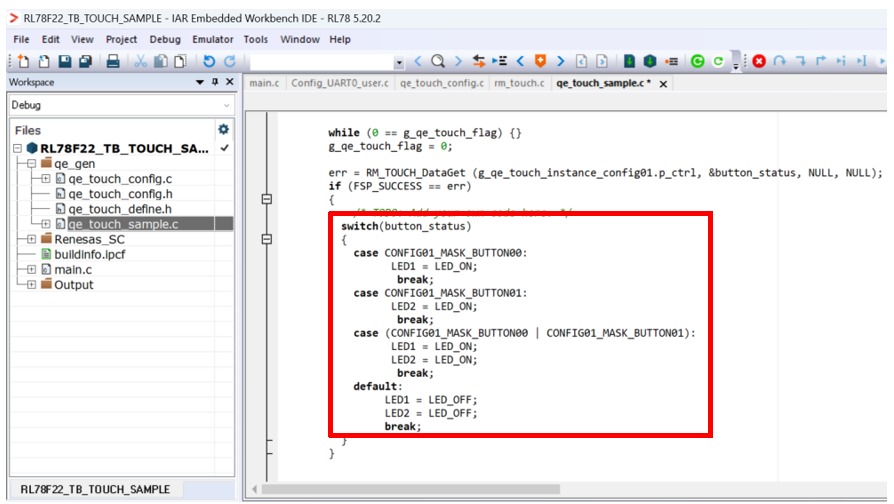

在qe_genqe_touch_sample.c中
按下触摸按键后点亮LED1和LED2：
左右滑动查看完整内容
/*TODO:Add your own code here. */
switch(button_status)
{
caseCONFIG01_MASK_BUTTON00:
LED1 = LED_ON;
break;
caseCONFIG01_MASK_BUTTON01:
LED2 = LED_ON;
break;
case(CONFIG01_MASK_BUTTON00 | CONFIG01_MASK_BUTTON01):
LED1 = LED_ON;
LED2 = LED_ON;
break;
default:
LED1 = LED_OFF;
LED2 = LED_OFF;
break;
}

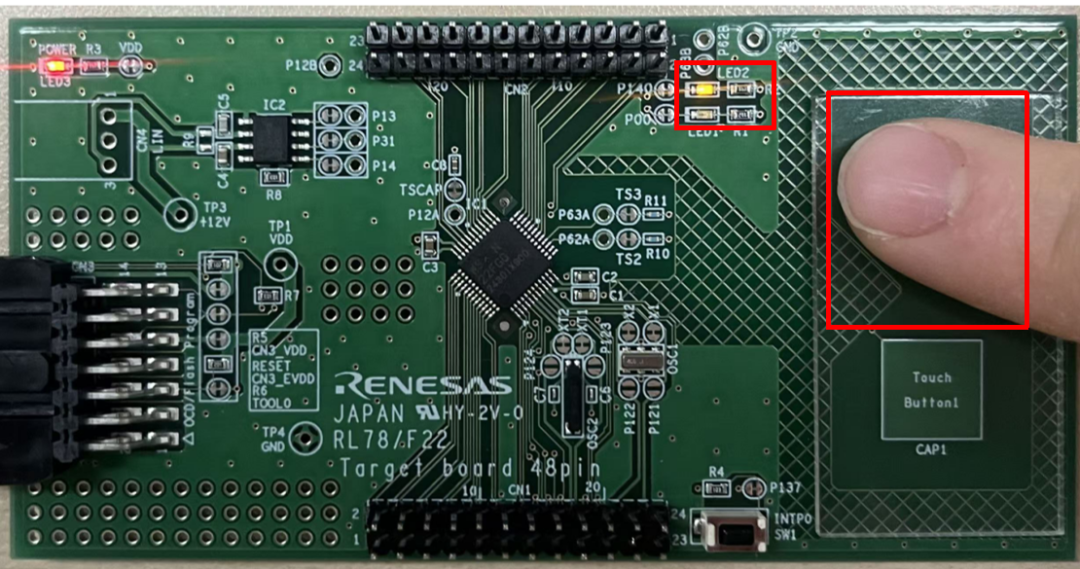

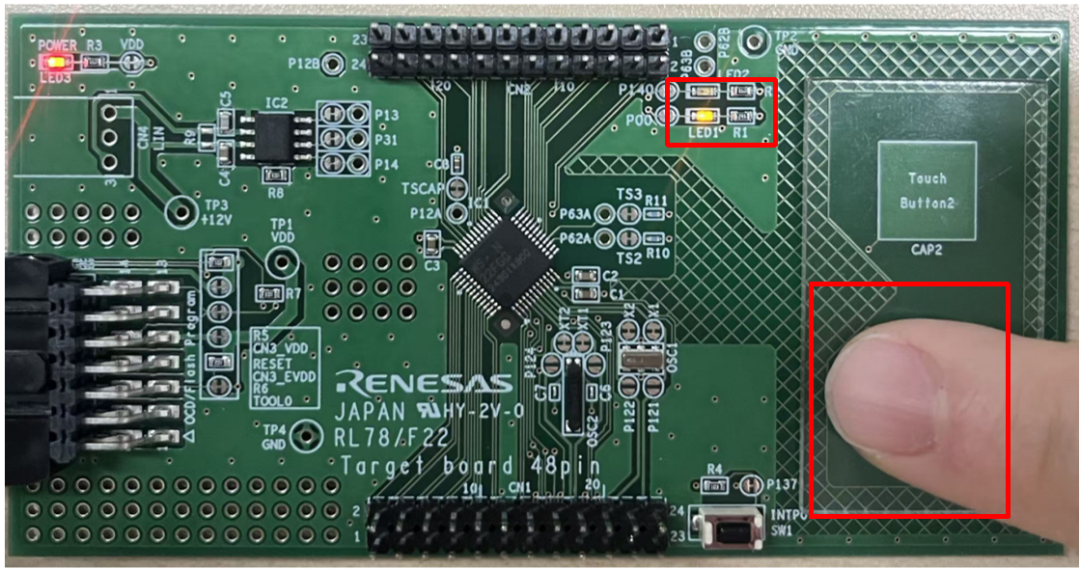

编译运行后，按下触摸按键Touch Button1点亮LED1。
编译运行后，按下触摸按键Touch Button2点亮LED2。
