1. 执行摘要

在当今电力电子技术领域，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带特性带来的高击穿场强、高热导率以及极低的开关损耗，正迅速取代传统硅基IGBT和MOSFET，成为固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源、光伏逆变器及高密度工业电源的核心功率器件。然而，SiC MOSFET极高的开关速度（dv/dt 可超过 100 V/ns）在桥臂配置中引发了严峻的串扰（Crosstalk）问题，即“误导通”现象。这一现象不仅增加了开关损耗，严重时更会导致桥臂直通，引发灾难性的系统故障。

倾佳电子剖析SiC MOSFET串扰问题的物理机制，并对各类抑制措施进行详尽的比较分析。报告的核心论点在于：通过优化器件本征参数实现的寄生电容分压优化，以及采用-5V负压关断驱动，构成了解决串扰问题的“根本性”方案。这两者分别从器件物理层面和驱动逻辑层面建立了最坚固的防线，相比之下，有源米勒钳位（Active Miller Clamp, AMC）、外加栅源电容（External Cgs​）或增加栅极电阻（Rg​）等措施虽然在特定场景下有效，但往往伴随着效率牺牲、系统复杂度增加或动态响应滞后等局限性。

倾佳电子基于大量前沿学术文献及BASiC Semiconductor（基本半导体）最新的B3M系列SiC MOSFET产品规格书与可靠性测试报告，提供了详实的数据支撑。分析显示，BASiC的SiC MOSFET通过先进工艺实现了极低的Crss​/Ciss​比值（典型值低至0.23%），为抗串扰提供了优异的先天条件。同时，可靠性测试数据表明，即便在175∘C结温下承受-10V的静态负偏压（HTGB-）长达1000小时，或经历数千亿次-10V/+22V的动态栅极应力循环（DGS），器件的栅氧化层依然保持完好，这有力地消除了业界对于负压驱动可靠性的顾虑，确立了-5V关断作为工业界黄金标准的地位。

2. 引言：SiC MOSFET的高频挑战与串扰现象

2.1 宽禁带半导体的崛起背景

随着全球对能源转换效率要求的日益严苛，以碳化硅（SiC）为代表的第三代宽禁带半导体材料成为了电力电子变革的引擎。相比于硅（Si）材料，SiC的临界击穿电场强度是其10倍，电子饱和漂移速度是其2倍，热导率是其3倍。这些物理特性转化为器件性能，意味着SiC MOSFET可以设计得漂移区更薄、掺杂浓度更高，从而在极高的耐压等级下（如1200V、1700V甚至更高）实现极低的导通电阻（RDS(on)​）。

更为关键的是，SiC MOSFET属于单极型器件，不存在IGBT那样的少子拖尾电流，这使得其关断速度极快。在硬开关拓扑中，SiC MOSFET的电压变化率（dv/dt）通常可达50 V/ns至100 V/ns，甚至更高。这种高速开关能力允许系统工作在更高的频率（数十kHz至MHz级），从而大幅减小无源元件（电感、电容、变压器）的体积，显著提升功率密度。

2.2 串扰问题的物理本质

然而，机遇与挑战并存。SiC MOSFET极高的dv/dt特性在半桥或全桥电路结构中引发了显著的“串扰”效应。在典型的半桥配置中，当一个开关管（例如上管）发生快速开关动作时，其中点电压会发生剧烈跳变。这个电压跳变直接作用于处于关断状态的互补开关管（例如下管）的漏源极之间。

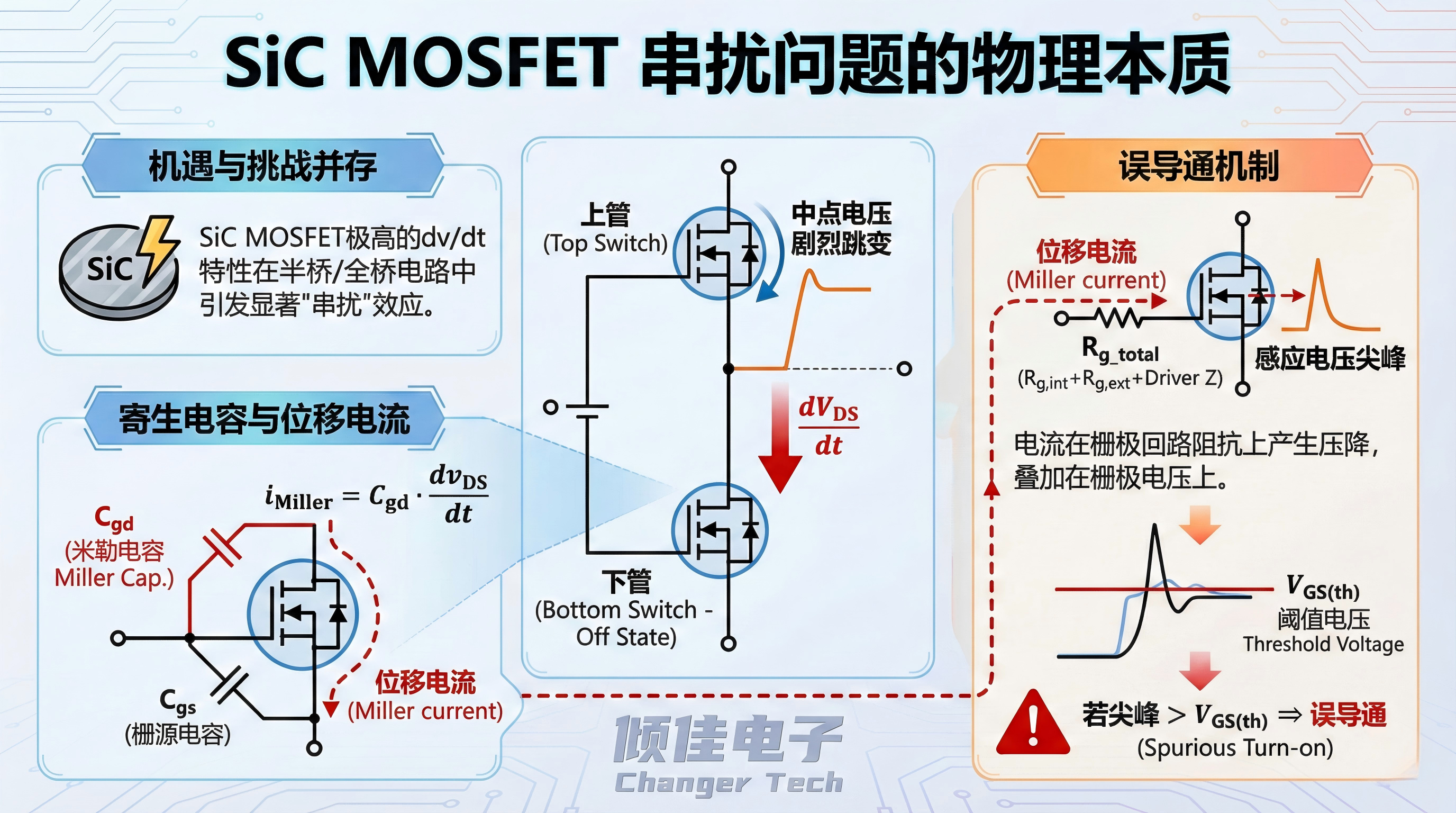

由于MOSFET内部存在寄生电容，特别是栅极-漏极电容（Cgd​，也称为米勒电容）和栅极-源极电容（Cgs​），剧烈变化的漏源电压（VDS​）会通过Cgd​产生位移电流（Miller current）：

iMiller​=Cgd​⋅dtdvDS​​

这个电流必须寻找回路流回源极。它主要流经栅极回路的阻抗（包括内部栅极电阻Rg,int​、外部栅极电阻Rg,ext​以及驱动器的输出阻抗）。根据欧姆定律，这个电流在栅极回路阻抗上产生的压降会叠加在栅极电压上。如果该感应电压尖峰超过了器件的栅极阈值电压（VGS(th)​），原本处于关断状态的MOSFET就会发生误导通（Spurious Turn-on）。

2.3 SiC MOSFET面临的特殊风险

相比于Si IGBT或Si MOSFET，SiC MOSFET面临的串扰风险更为严峻，原因主要有三点：

阈值电压（VGS(th)​）较低且具有负温度系数：以BASiC Semiconductor的B3M013C120Z为例，其在25∘C时的典型阈值电压为2.7V，但在175∘C高温下，这一数值降低至1.9V 。这意味着在高温高负载的最恶劣工况下，器件的抗噪裕度显著降低，极易被较小的干扰电压触发误导通。

极高的dv/dt ：如前所述，SiC的开关速度远超Si器件，产生的米勒电流强度也随之倍增。

负向击穿风险：除了正向误导通，负向的dv/dt（例如互补管关断时）会通过米勒电容抽取电流，导致关断管的栅极电压出现负向尖峰。如果该尖峰超过了栅源极的最大负向额定电压（通常为-10V或更低），可能导致栅氧化层击穿或寿命衰减 。

因此，深入研究并比较各类串扰抑制技术，对于确保SiC功率转换系统的安全可靠运行至关重要。

3. 串扰机制的深入理论剖析

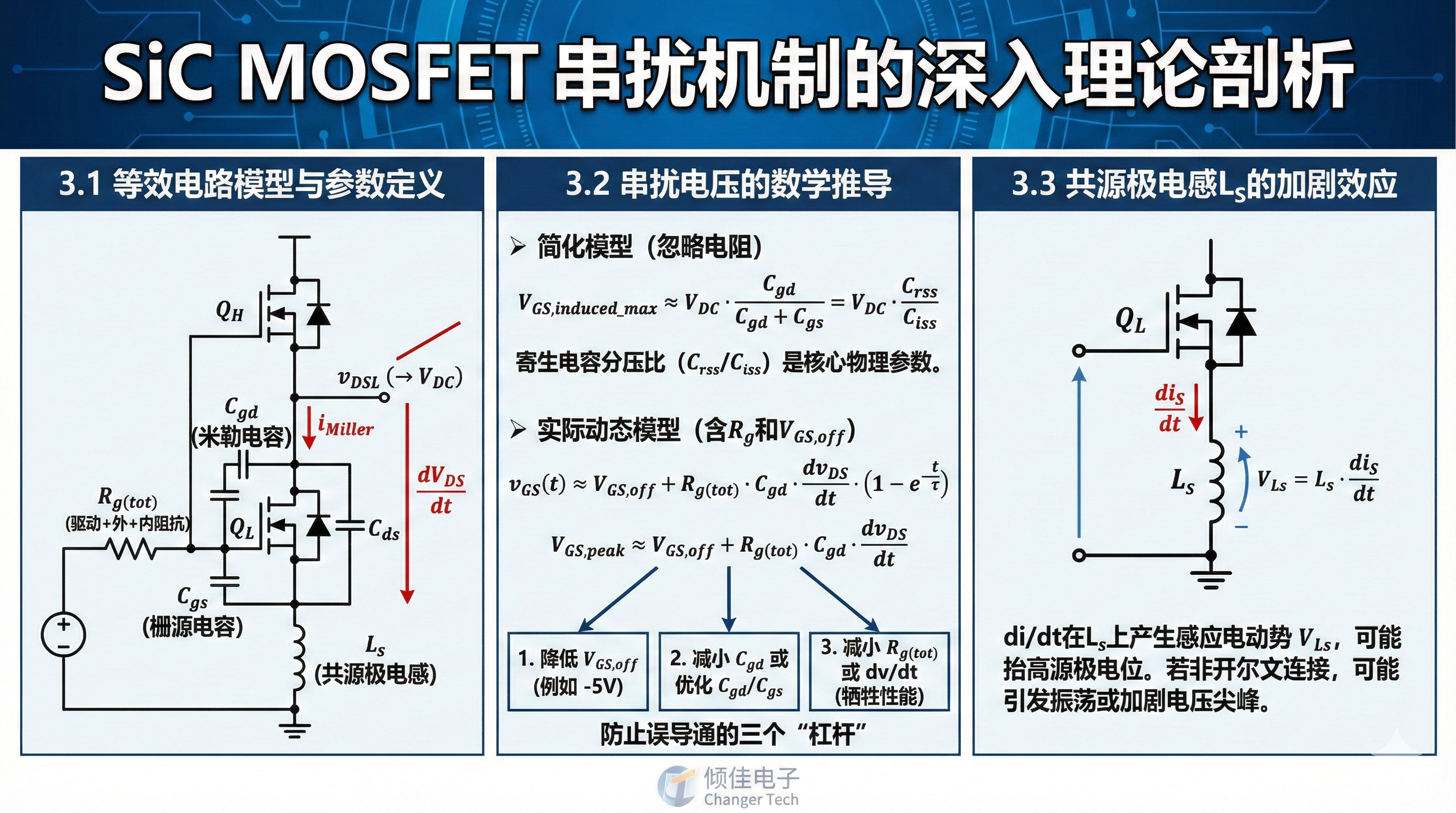

为了从根本上理解为何“-5V负压”和“电容分压”被视为根本性解决方案，我们需要建立详细的串扰等效电路模型并进行数学推导。

3.1 等效电路模型与参数定义

考虑一个标准的半桥桥臂，由上管QH​和下管QL​组成。当QH​开通时，QL​处于关断状态。此时，QL​两端的电压vDSL​​从接近0V迅速上升至母线电压VDC​。

关键寄生参数包括：

Cgd​：栅漏电容（米勒电容），它是连接高压侧和低压控制侧的桥梁。

Cgs​：栅源电容，它是栅极电压的物理载体。

Cds​：漏源电容。

Rg(tot)​：总栅极电阻，等于驱动器输出阻抗 + 外部电阻Rg,ext​ + 内部电阻Rg,int​。

Ls​：共源极电感，包括封装引脚电感和PCB走线电感。

3.2 串扰电压的数学推导

在QH​开通瞬间，加在QL​上的dv/dt产生位移电流iMiller​。根据基尔霍夫定律，该电流在栅极节点处分流。在忽略电感影响的简化模型中，感应到栅极的电压vGS,induced​可以看作是电容分压的结果。

若假设栅极驱动回路处于高阻抗状态（例如开路），则感应电压完全由电容分压决定：

VGS,induced_max​≈VDC​⋅Cgd​+Cgs​Cgd​​=VDC​⋅Ciss​Crss​​

其中，Ciss​=Cgd​+Cgs​，Crss​=Cgd​。这个公式揭示了**寄生电容分压比（Crss​/Ciss​）**是决定器件本质抗串扰能力的物理核心参数。

然而，在实际应用中，栅极回路是闭合的，并连接到关断电压VGS,off​。此时，米勒电流iMiller​主要流经Rg(tot)​。感应电压的动态表达式近似为：

vGS​(t)=VGS,off​+Rg(tot)​⋅Cgd​⋅dtdvDS​​⋅(1−e−τt​)

其中 τ=Rg(tot)​⋅(Cgs​+Cgd​)。

当dv/dt足够快且持续时间足够长时，栅极电压的峰值趋向于：

VGS,peak​≈VGS,off​+Rg(tot)​⋅Cgd​⋅dtdvDS​​

从这个公式可以清晰地看出，要防止误导通（即保证VGS,peak​

降低VGS,off​ ：即采用负压关断（如-5V），这将直接降低基准电压，增加安全裕度。

减小Cgd​或优化Cgd​/Cgs​比值：这是器件层面的根本改进。

减小Rg(tot)​或dv/dt ：减小电阻或降低开关速度，但这会牺牲SiC的高速性能。

3.3 共源极电感Ls​的加剧效应

在实际电路中，共源极电感Ls​不可忽视。当QH​开通时，下管的反并联二极管（或体二极管）处于反向恢复过程，产生较大的di/dt。这个电流变化在Ls​上产生感应电动势：

VLs​=Ls​⋅dtdiS​​

对于下管QL​，这个感应电压的方向通常会进一步抬高源极电位，相对于栅极而言，如果处理不当（如非开尔文连接），可能会形成负反馈减缓误导通，但在某些震荡条件下也可能加剧电压尖峰的不稳定性 。

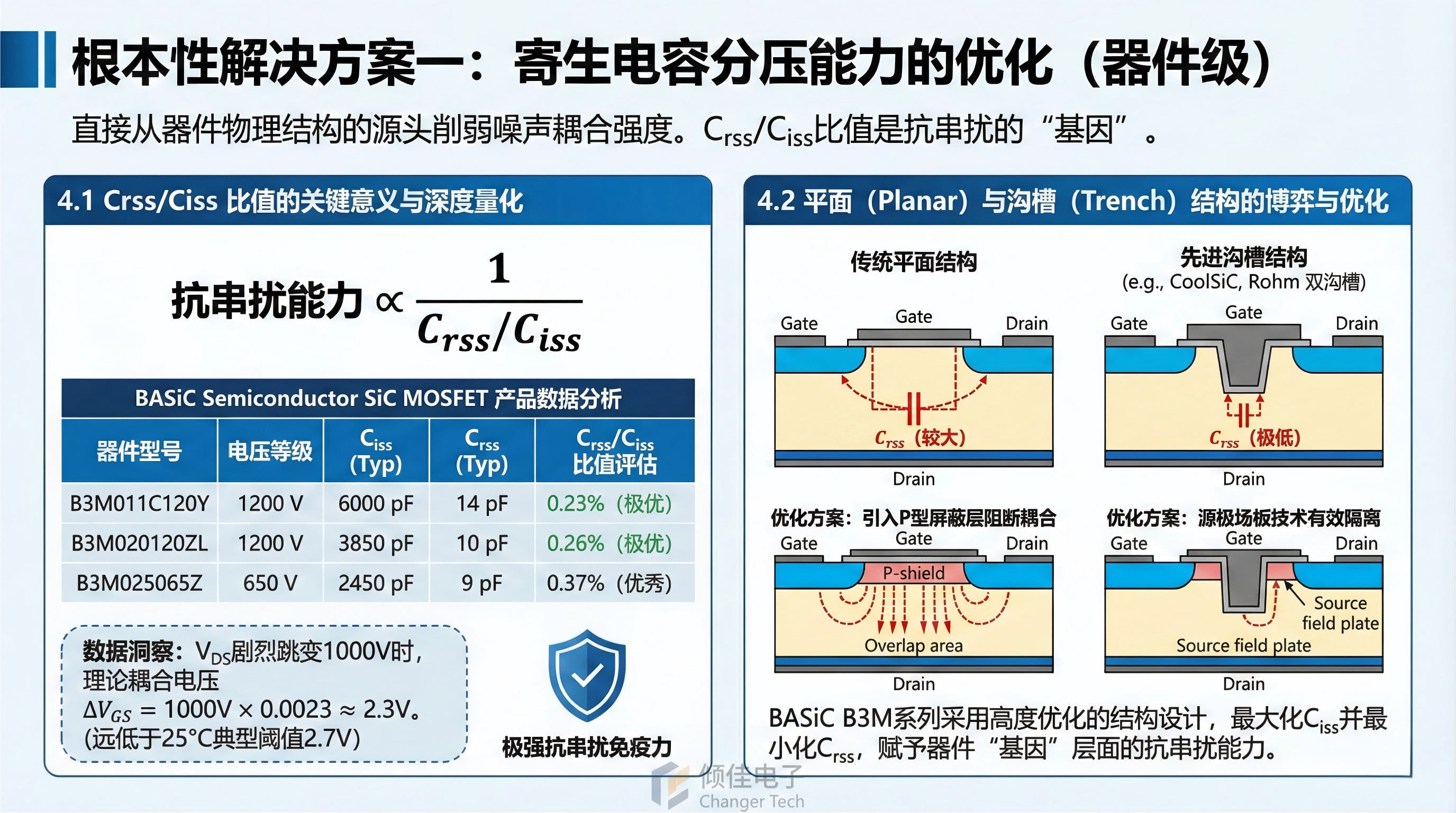

4. 根本性解决方案一：寄生电容分压能力的优化（器件级）

将寄生电容分压比（Ratio of Capacitance）称为根本性解决方案，是因为它直接从器件物理结构的源头削弱了噪声耦合的强度。如果器件本身的Crss​极小，或者Ciss​相对较大，那么无论外部dv/dt多高，耦合到栅极的能量都十分有限。

4.1 Crss​/Ciss​ 比值的关键意义

Crss​/Ciss​ 比值直接定义了在极端情况下（栅极开路），漏极电压波动有多少比例会传递到栅极。对于SiC MOSFET而言，理想的这一比值应尽可能低。

让我们基于BASiC Semiconductor提供的产品数据进行深度量化分析 6：

器件型号	电压等级	Ciss​ (Typ)	Crss​ (Typ)	Crss​/Ciss​ 比值	评估
B3M011C120Y	1200 V	6000 pF	14 pF	0.23%	极优
B3M020120ZL	1200 V	3850 pF	10 pF	0.26%	极优
B3M025065Z	650 V	2450 pF	9 pF	0.37%	优秀

数据洞察：

BASiC Semiconductor的SiC MOSFET展现出了惊人的电容优化水平。其Crss​/Ciss​比值普遍控制在0.2% - 0.4%之间。这意味着，即使在VDS​发生1000V的剧烈跳变时，理论上的电容分压耦合电压仅为：

ΔVGS​=1000V×0.0023≈2.3V

考虑到25∘C时的典型阈值电压约为2.7V，这一极低的比值在理论上甚至允许器件在0V关断下勉强运行（虽然这并不推荐，尤其是在高温下）。这种设计显示了制造商在器件结构设计上有意加强了对米勒效应的免疫力。

4.2 平面（Planar）与沟槽（Trench）结构的博弈

器件的寄生电容特性与其物理结构密切相关。

平面型SiC MOSFET：由于栅氧化层与漂移区有较大的重叠面积，传统平面结构的Crss​往往较大。为了降低Crss​，BASiC Semiconductor可能采用了先进的屏蔽栅结构，通过在JFET区域引入P型屏蔽层来阻断栅极与漏极电场的直接耦合，从而大幅降低Crss​ 。

沟槽型SiC MOSFET：沟槽结构将栅极深埋入漂移区，虽然能显著降低导通电阻，但如果设计不当，沟槽底部的电场集中可能导致较大的Cgd​。然而，现代沟槽设计（如Infineon CoolSiC或Rohm的双沟槽结构）通常结合了源极场板技术，将栅极与漏极有效隔离，从而实现了极低的Crss​ 。

从BASiC B3M系列极低的电容比值来看，其采用了高度优化的结构设计，通过最大化Ciss​（主要是Cgs​）并最小化Crss​，在“基因”层面赋予了器件极强的抗串扰免疫力。这是一种“无源且无损耗”的根本性解决方案，不需要外部电路消耗额外能量。

5. 根本性解决方案二：-5V负压关断（驱动级）

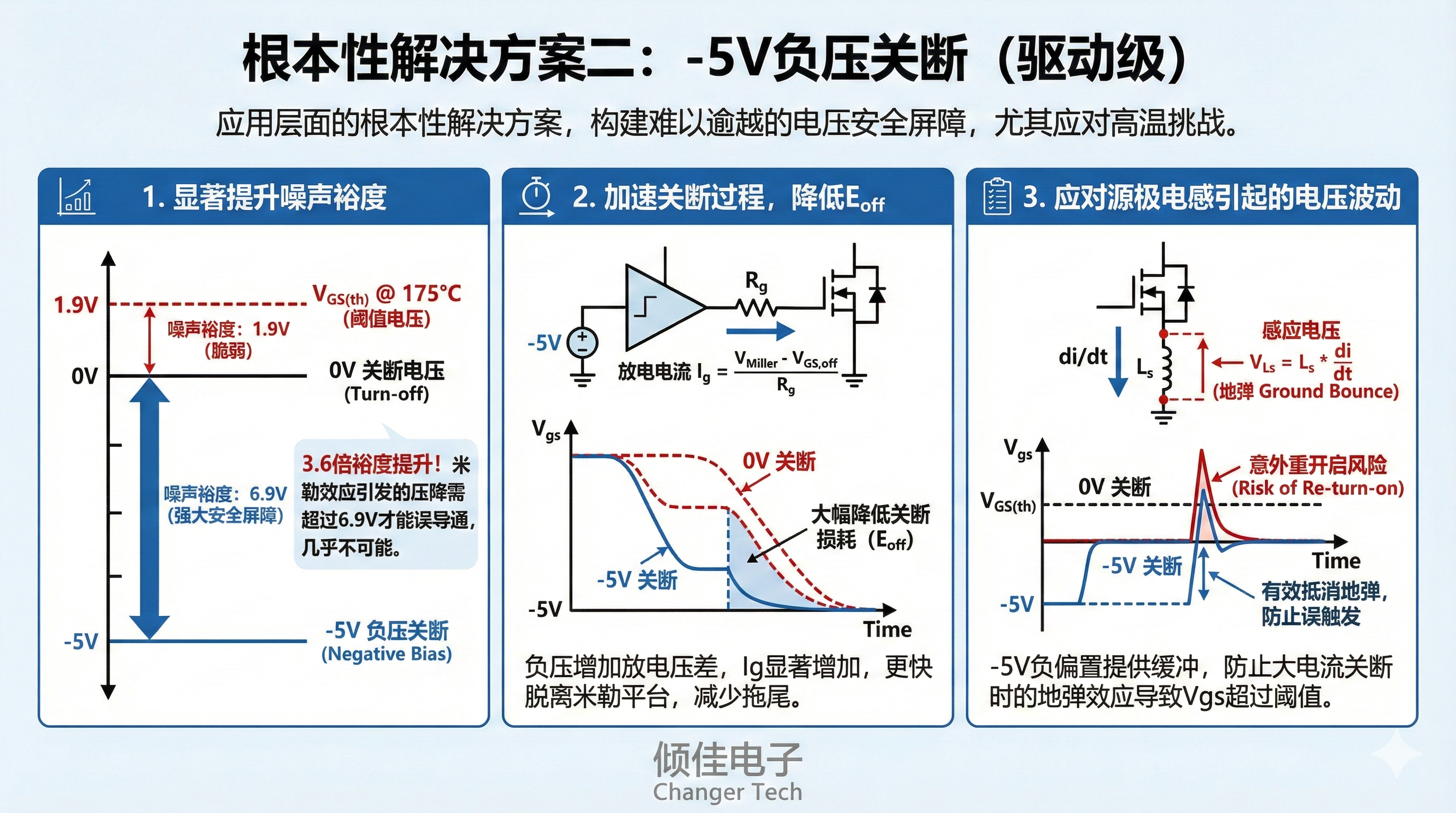

虽然器件层面的电容优化大大降低了耦合电压，但考虑到高温下阈值电压的降低（降至1.9V）以及实际电路中dv/dt可能引发的震荡，仅靠0V关断往往是不够安全的。-5V负压关断被视为应用层面的根本性解决方案，因为它构建了一个难以逾越的电压安全屏障。

5.1 负压关断的核心优势

应用-5V负偏置电压（VGS,off​=−5V）能够从以下三个维度根本性地解决问题：

显著提升噪声裕度：

以B3M013C120Z为例，在175∘C时，VGS(th)​降至1.9V。

若采用0V关断，噪声裕度仅为 1.9V−0V=1.9V。

若采用-5V关断，噪声裕度提升至 1.9V−(−5V)=6.9V。

这意味着米勒电流在栅极电阻上产生的压降必须超过6.9V才能引发误导通，这在合理设计的电路中几乎是不可能的。这种3.6倍的裕度提升是任何其他微调措施都无法比拟的 。

加速关断过程，降低Eoff​：

负压驱动增加了关断时的放电压差。栅极放电电流 Ig​=(VMiller​−VGS,off​)/Rg​。当VGS,off​从0V变为-5V时，放电电流显著增加，使得器件更快脱离米勒平台，从而大幅降低关断损耗（Eoff​）。研究表明，采用负压关断可显著减少关断拖尾和损耗 。

应对源极电感引起的电压波动：

在大电流关断时，源极引脚电感上的感应电压会试图抬高栅极电位。-5V的负偏置可以有效抵消这种地弹（Ground Bounce）效应，防止器件意外重开启 。

5.2 负压驱动的可靠性验证：基于BASiC可靠性报告

长期以来，业界对于SiC MOSFET使用负压驱动的主要担忧在于栅氧可靠性，特别是负偏置温度不稳定性（NBTI）。如果栅氧化层质量不佳，长期承受负压会导致空穴注入或界面态生成，引起阈值电压漂移或栅氧击穿 。

然而，BASiC Semiconductor的可靠性测试报告为-5V负压驱动的安全性提供了强有力的背书 ：

5.2.1 HTGB（高温栅偏）测试的突破性结果

测试条件：Tj​=175∘C，VGS​=−10V。

持续时间：1000小时。

结果：77只样品全部通过，无一失效，且静态参数（包括VGS(th)​）未发生超出规格的漂移。

深度解读：制造商在测试中使用了**-10V**的严酷条件，这比推荐的-5V应用条件高出整整一倍。在如此极端的高温和过压应力下，器件依然表现出卓越的稳定性，说明其栅氧化层工艺已经能够完美免疫NBTI效应。这意味着在实际应用中使用-5V是极其安全的，拥有巨大的可靠性余量。

5.2.2 DGS（动态栅极应力）测试的验证

测试条件：VGS​在-10V和+22V之间高频切换（250kHz）。

持续时间：300小时（累计约1.08×1011次循环）。

结果：6只样品全部通过。

深度解读：动态测试模拟了实际开关过程中的反复充放电。能承受上千亿次打入-10V深负压的循环，证明了栅极结构的机械和电气坚固性。这彻底粉碎了“负压驱动会损伤SiC栅极”的过时观点。

5.3 负压驱动的代价：复杂度与成本

尽管-5V关断在性能和可靠性上近乎完美，但它并非没有代价：

电源设计复杂：需要双极性电源（如+18V/-5V），这通常意味着更复杂的变压器绕组、更多的DC-DC转换器或电荷泵电路 。

驱动芯片要求：需要驱动IC支持负压输出，并处理好欠压保护（UVLO）的参考电位问题。

死区损耗：在死区时间内，体二极管续流。负压会增加体二极管的正向压降（VSD_total​=VSD​+∣VGS,off​∣），导致死区损耗略微增加。但这通常可以通过缩短死区时间或使用同步整流来忽略不计 。

6. 与其他串扰抑制措施的深度比较

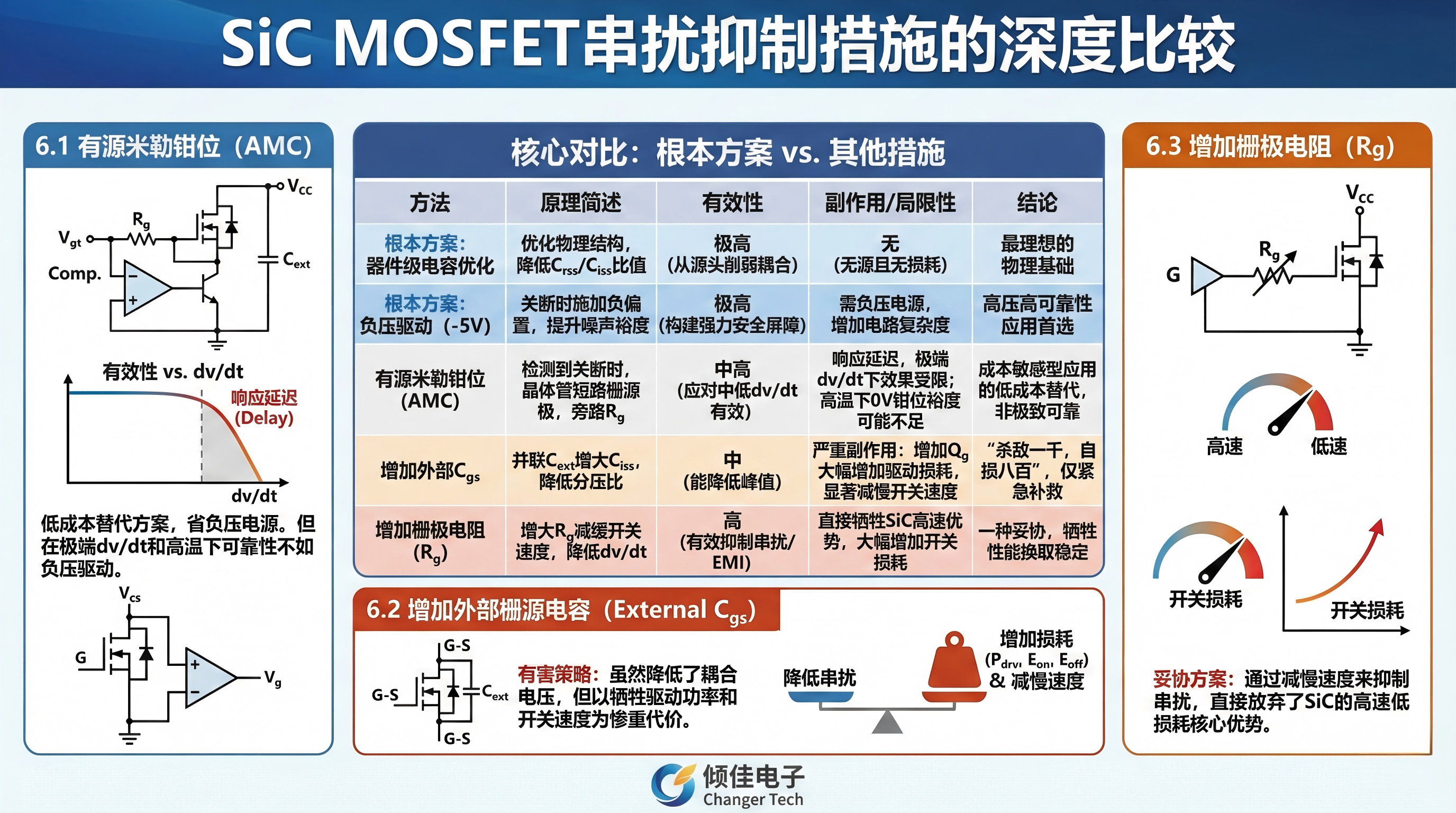

为了全面评估，我们将“电容优化”和“负压驱动”这两大根本方案与业界常用的其他技术进行对比。

6.1 有源米勒钳位（Active Miller Clamp, AMC）

原理：在驱动IC内部或外部集成一个额外的晶体管。当检测到栅极电压低于某个阈值（说明器件应处于关断状态）时，该晶体管导通，将栅极直接短路到源极（或负电源），从而旁路掉Rg​，为米勒电流提供一个极低阻抗的通路 。

对比分析：

有效性：AMC在应对中低dv/dt时非常有效。但在极端dv/dt（>100V/ns）下，由于钳位电路本身的响应延迟和内部走线电感，其钳位效果可能不如静态的-5V偏置直接和强力 。

成本与复杂度：AMC允许使用单极性电源（如0V/+18V），节省了负压电源的成本和布线空间，这在成本敏感型应用中极具吸引力。

局限性：对于高温下Vth​极低的SiC器件，仅靠0V钳位（即便阻抗很低）可能仍不足以提供足够的安全裕度，特别是考虑到PCB走线电感引起的电压反弹。

结论：AMC是负压驱动的低成本替代方案，适用于对成本敏感且dv/dt不是极端的应用。对于追求极致可靠性的高压大功率系统，负压驱动依然是首选。

6.2 增加外部栅源电容（External Cgs​）

原理：在栅源极并联一个额外的电容Cext​，人为增大Ciss​，从而降低Crss​/(Ciss​+Cext​)的分压比。

对比分析：

有效性：确实能降低感应电压峰值。

副作用（严重） ：这是一种“杀敌一千，自损八百”的策略。增加Cgs​会直接增加总栅极电荷Qg​，导致驱动功率损耗大幅增加（Pdrv​∝Qg​），并显著减慢开关速度，增加开关损耗（Eon​,Eoff​）。

对比根本方案：BASiC的器件通过优化内部结构降低Crss​来改善分压比，这是无损的；而外加电容是有损的。

结论：仅在紧急补救或极低频应用中使用，不建议作为常规设计手段。

6.3 增加栅极电阻（Rg​）

原理：增大Rg​可以减缓开关速度，降低dv/dt，从而从源头上减小米勒电流iMiller​。

对比分析：

有效性：非常有效抑制串扰和EMI。

副作用：直接牺牲了SiC的核心优势——高速开关。大幅增加开关损耗，可能导致系统散热设计失效。

结论：这是一种妥协。而采用负压驱动允许设计者使用更小的Rg​，在享受高速开关带来的低损耗红利的同时，依然保证不误导通。

6.4 开尔文源极连接（Kelvin Source Connection）

原理：将驱动回路的源极连接点与功率回路的源极连接点在物理上分开，消除公共源极电感Ls​对驱动回路的负反馈影响。

对比分析：

与串扰的关系：开尔文连接本身并不直接抑制电容性串扰，甚至因为消除了Ls​的负反馈，使得开关速度更快，dv/dt更高，反而可能加剧米勒电流的产生 。

协同效应：开尔文连接是释放SiC高速潜能的关键。正因为引入了它导致dv/dt激增，才更加迫切需要配合“-5V负压驱动”来提供足够的抗干扰能力。BASiC的TO-247-4L封装正是采用了这种设计，暗示了其对高性能驱动方案的需求

7. 综合比较汇总表

为了更直观地展示各方案的优劣，特编制下表：

抑制措施	抗串扰能力	开关损耗	驱动电路复杂度	栅极可靠性风险	适用场景	评价
寄生电容优化 (本征)	中~高	极低	极低	无	所有场景	基础防线：无需额外成本，BASiC器件已具备此优势。
-5V负压关断	极高	低	高 (需双电源)	低 (已由BASiC验证)	高功率/高可靠性	黄金标准：最稳健的方案，彻底解决误导通与阈值漂移风险。
有源米勒钳位 (AMC)	中~高	中	中	无	中等功率/成本敏感	优秀替代：适合单电源系统，但在极端dv/dt下略逊于负压。
外加栅源电容	中	高 (增加损耗)	低	无	仅限低频/补救	不推荐：牺牲了SiC的高速低损耗特性。
增大栅极电阻	高	极高	低	无	EMI敏感/调试阶段	妥协方案：以牺牲效率为代价换取稳定性。

8. 结论与建议

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：

倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：

新能源：覆盖光伏、储能、充电基础设施；

交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；

数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

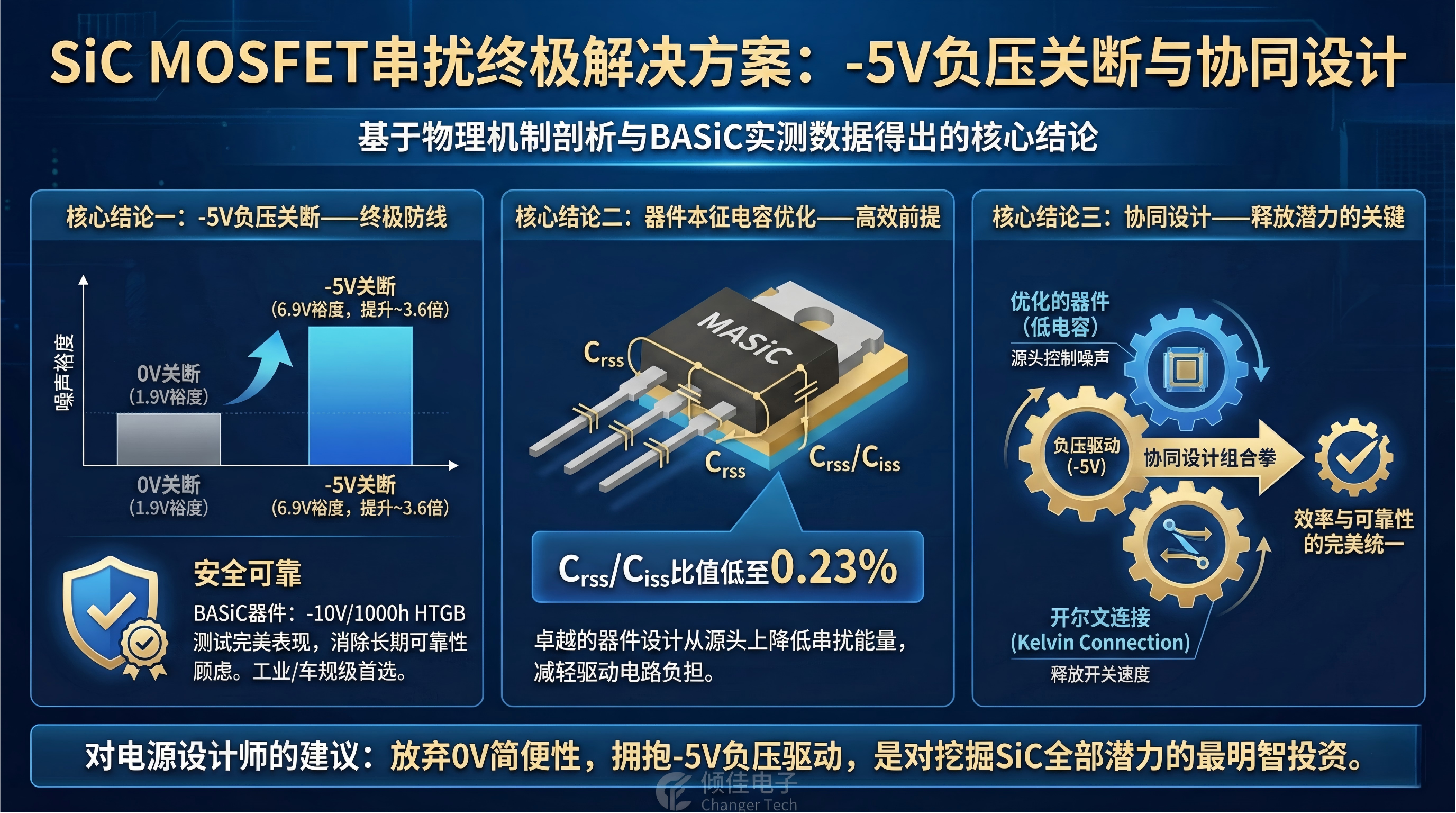

基于对物理机制的深入剖析及BASiC Semiconductor B3M系列产品的实测数据，本研究得出以下结论：

-5V负压关断是应对SiC串扰的终极防线。它不仅提供了物理上最大的噪声裕度（提升约3.6倍），还带来了降低关断损耗的额外收益。BASiC器件在-10V/1000小时的HTGB测试中的完美表现，彻底消除了对其长期可靠性的顾虑，使其成为工业级和车规级应用的首选方案。

器件本征电容优化是高效应用的前提。BASiC SiC MOSFET 低至0.23%的Crss​/Ciss​比值展示了卓越的器件设计水平，这从源头上降低了串扰能量，减轻了驱动电路的负担。

协同设计是关键。最佳的工程实践并非单一措施，而是**“优化的器件 + 负压驱动 + 开尔文连接”**的组合拳。这种组合既利用了器件的低电容特性，又通过负压确保了绝对安全，同时利用开尔文连接释放了开关速度，实现了效率与可靠性的完美统一。

对于追求极致性能与可靠性的电源系统设计师而言，放弃0V关断的简便性，转而拥抱-5V负压驱动，是对挖掘SiC MOSFET全部潜力的最明智投资。
